Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

28 de abril de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Apodaca
Dirección: Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos de frenado para la industria automotriz. Se utilizan máquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 13.8 kV, 60 Hz
Nivel de tensión del punto de medición: 13.8 kV
Medición: Mensual
Fecha de medición inicial: 01/03/2025
Fecha de medición final: 16/03/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE.

  • En promedio, el voltaje RMS se mantuvo dentro de los límites recomendados de ±5%, pero en cuatro días cayó más del 5%, en los horarios de 8:30 a.m. a 14:00 hrs aprox. El 4 de febrero a las 10:00 hrs se detectó una caída de tensión de 18.8%, posiblemente un problema de la red de suministro.

  • Los desbalances de la tensión y de la corriente se mantuvieron con valores bajos, lo que indica que la planta está trabajando de manera balanceada.

Tip
  • Ninguno.
Importante

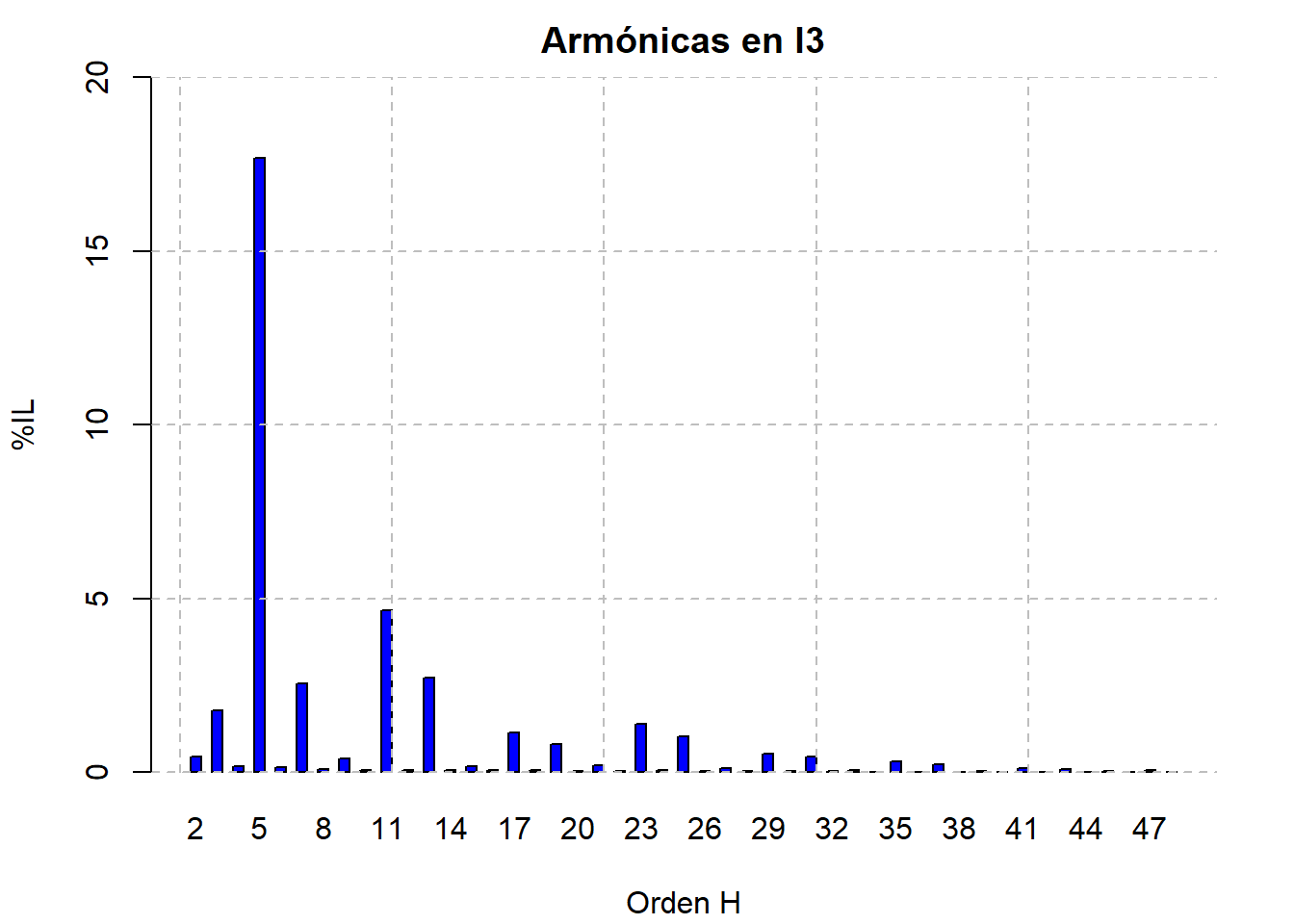

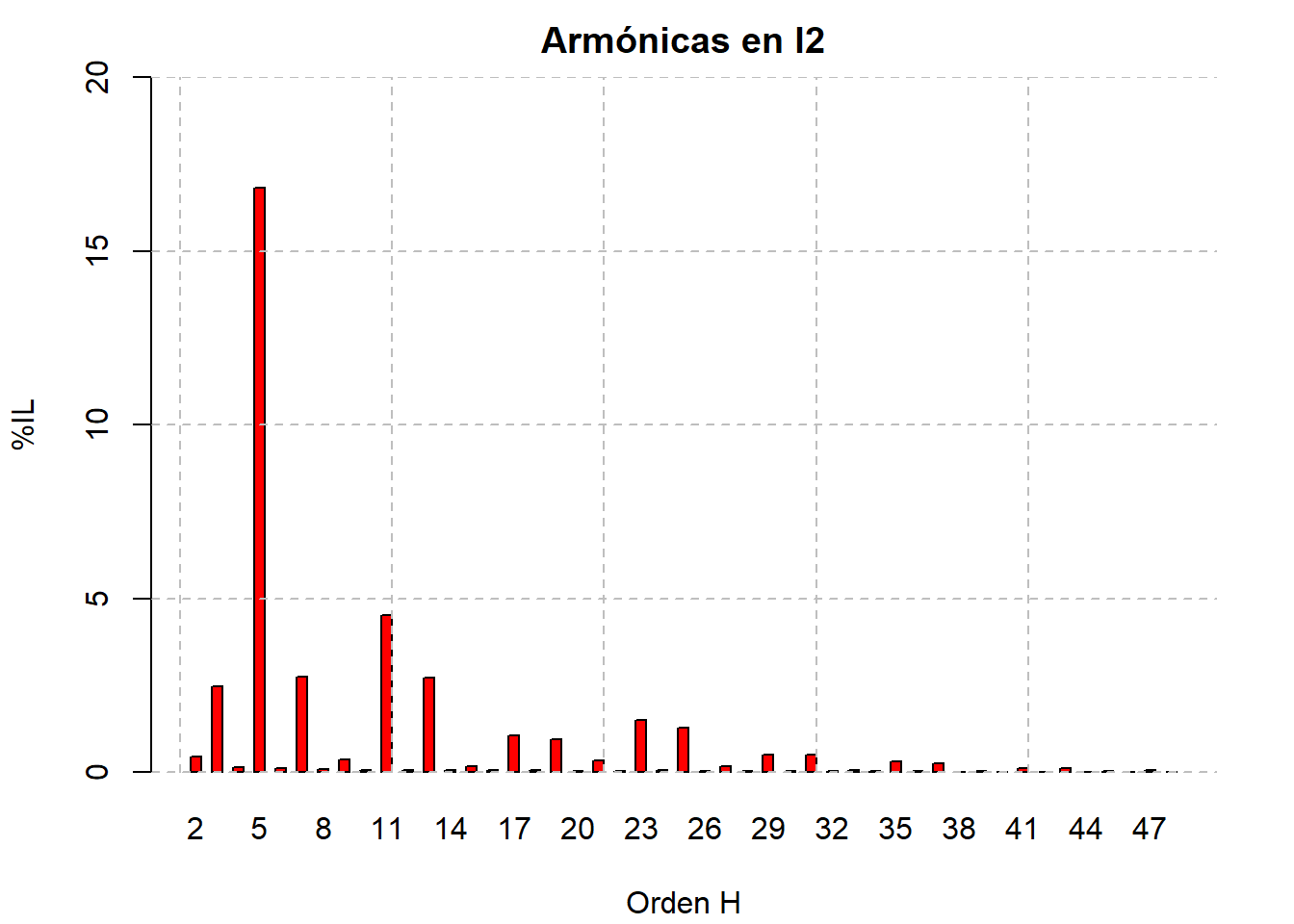

  • El comportamiento de las armónicas de la corriente sigue un comportamiento normal, donde la armónica 5ª es la de mayor magnitud, y se mantiene por arriba del 15% de la fundamental, y la 7ª por debajo del 5%, por lo que la diferencia entre ambas es grande, se debe de revisar que la armónica 5ª no esté ocasionando problemas en la red. Por otro lado, las armónicas de la tensión siguen un comportamiento similar pero dentro de los límites recomendados.

  • A diferencia del mes anterior, en estas dos semanas del mes solo un día se inyectó potencia reactiva a la red, de las 0:40-6:00 hrs y de las 14:40-19:40 hrs del día 2 de marzo, que corresponde en los periodos de demanda mínima. En lo posible revisar la lógica de operación de los bancos de capacitores con la finalidad de no inyectar potencia reactiva a la red de suministro en ningún momento.

Precaución
  • Ninguna.
Advertencia
  • Ninguna.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 13539.52 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.95 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.91 0 - 5 %
THDi % 22.37 ---
Flicker Pst 0.22 0-1 p.u.
Flicker Plt 0.27 0-0.8 p.u.
Desbalance Dv % 0.73 0 - 2 %
Desbalance Di % 5.29 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
201.74 371.99 1,164.67 1,068.44 1,422.37 1,474.78 1,533.40
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−28.32 37.85 404.98 358.57 509.87 544.59 588.00
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
223.12 372.77 1,233.44 1,128.08 1,508.02 1,561.65 1,629.65
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.90 0.93 0.95 0.95 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.39 1.83 2.34 2.35 2.91 3.16 3.44
THDi (%)
min. p5 p50 mean. p95 p99 max.
8.18 11.79 14.16 15.02 22.37 24.72 28.50
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.26 0.32 0.47 0.50 0.73 0.80 0.99
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.90 1.38 2.31 2.62 5.29 6.42 7.13
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
12,991.87 13,152.22 13,529.13 13,539.52 13,943.42 14,009.78 14,090.62
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
13.48 22.91 76.61 69.87 93.93 97.80 103.08
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.10 0.15 0.17 0.22 0.52 5.83
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.09 0.11 0.16 0.18 0.27 0.68 1.58
Factor K
min. p5 p50 mean. p95 p99 max.
1.46 1.57 1.78 1.90 2.81 3.28 3.80

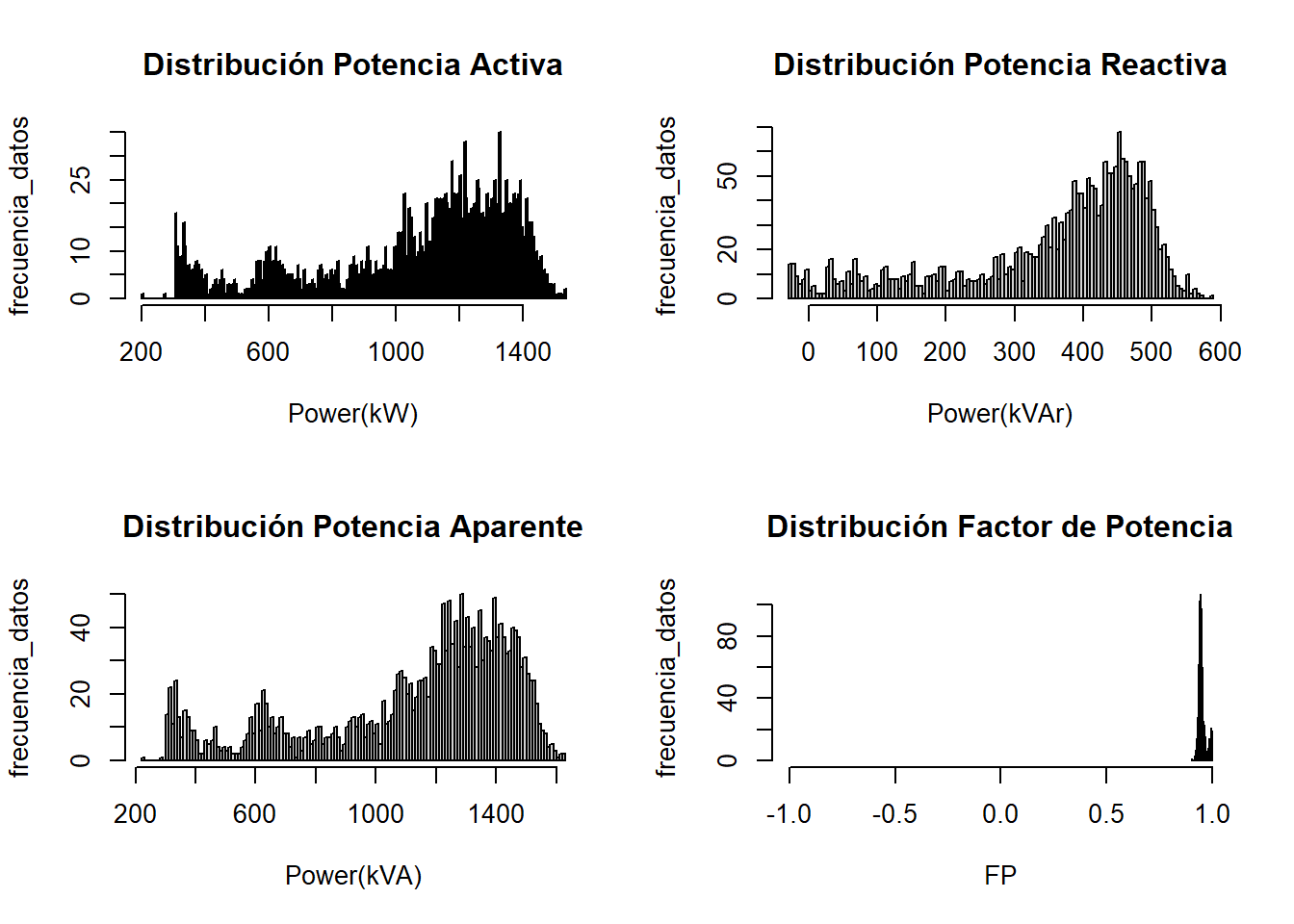

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 202 Min. :-28 Min. : 223 Min. :0.90
1st Qu.: 913 1st Qu.:302 1st Qu.: 959 1st Qu.:0.94
Median :1165 Median :405 Median :1233 Median :0.95
Mean :1068 Mean :359 Mean :1128 Mean :0.95
3rd Qu.:1304 3rd Qu.:461 3rd Qu.:1383 3rd Qu.:0.95
Max. :1533 Max. :588 Max. :1630 Max. :1.00

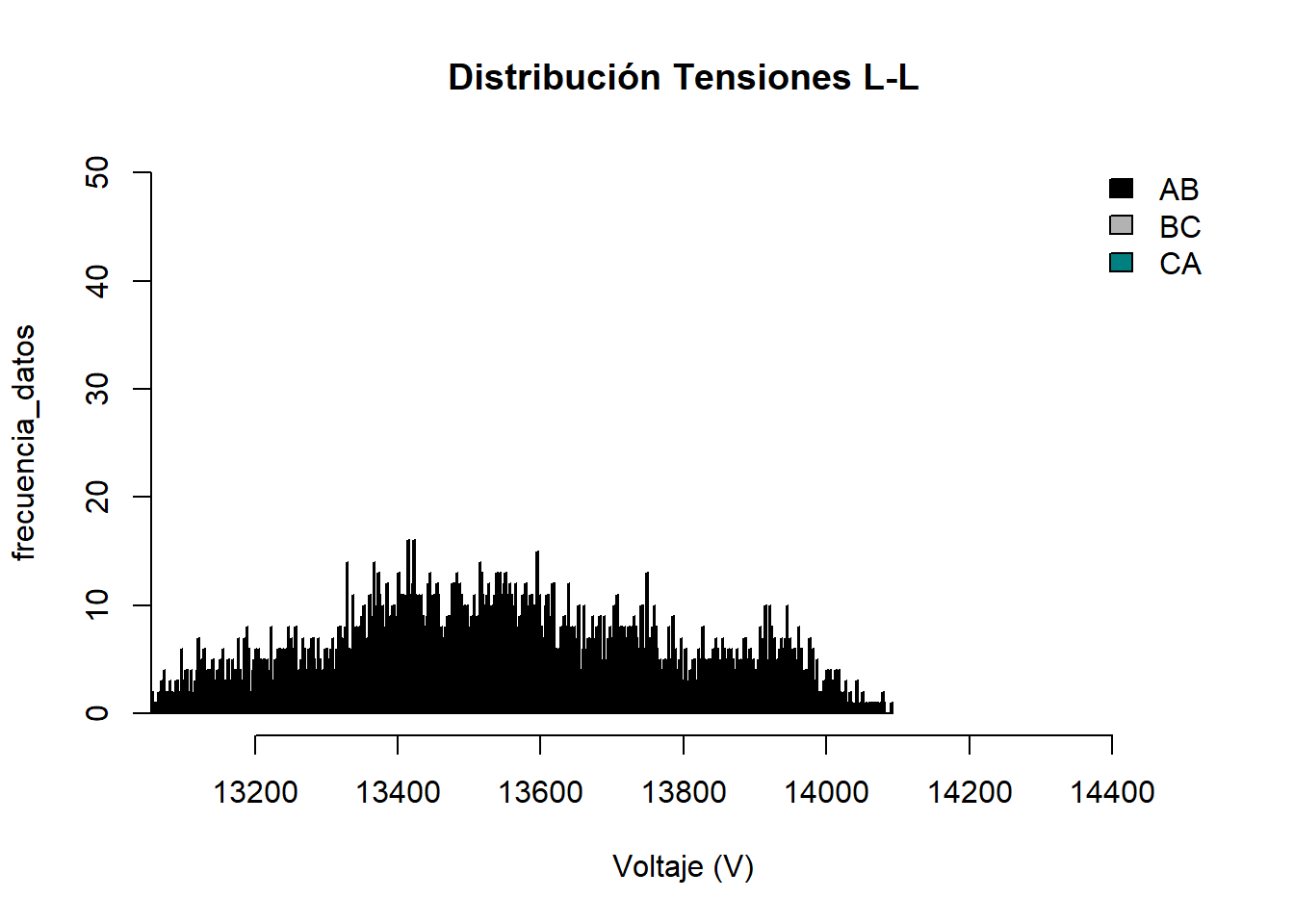

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :13007 Min. :13052 Min. :12992
1st Qu.:13373 1st Qu.:13399 1st Qu.:13366
Median :13524 Median :13551 Median :13516
Mean :13535 Mean :13558 Mean :13525
3rd Qu.:13706 3rd Qu.:13727 3rd Qu.:13697
Max. :14075 Max. :14091 Max. :14072

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes

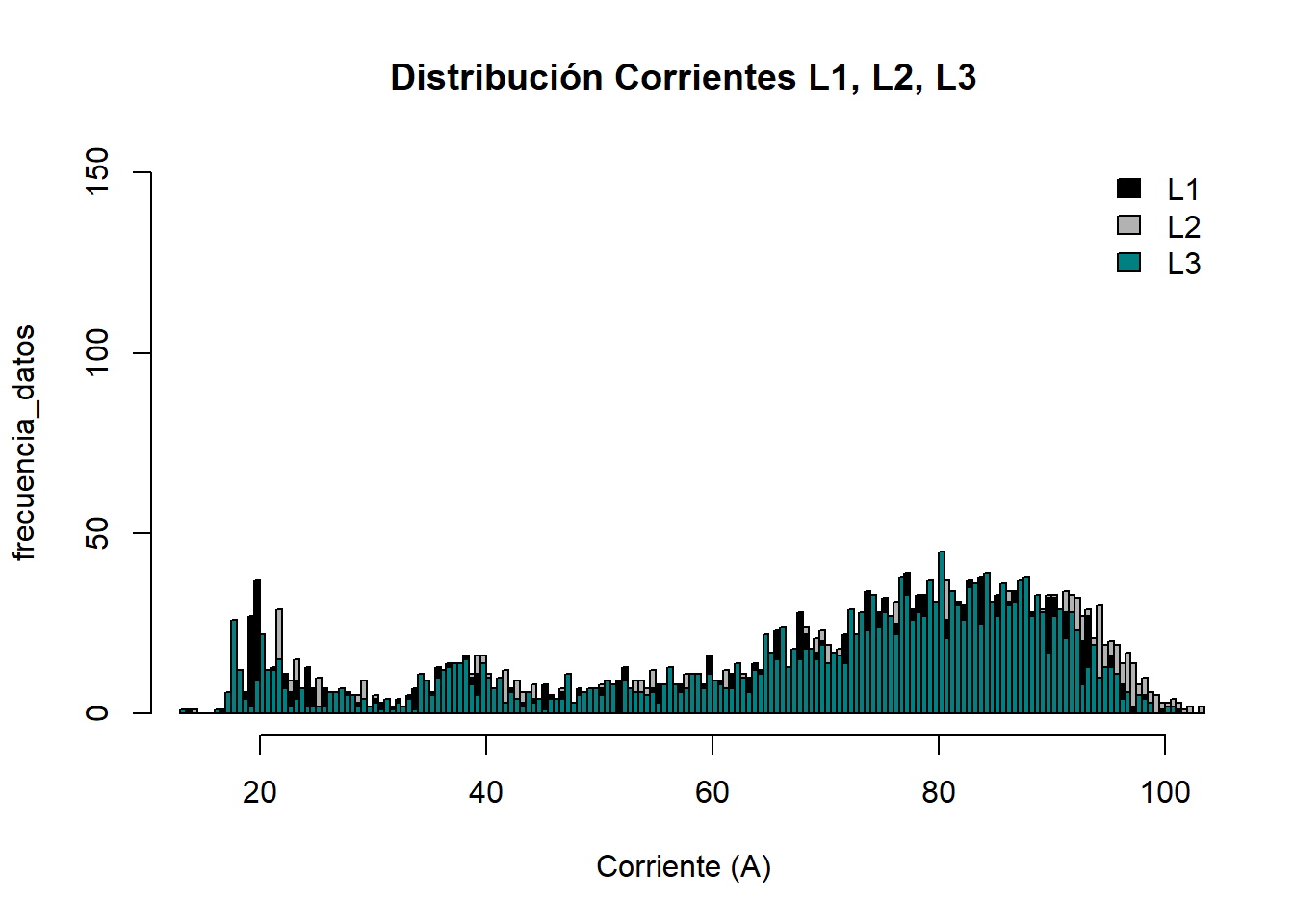

I1 I2 I3
Min. : 14 Min. : 14 Min. : 13
1st Qu.: 59 1st Qu.: 61 1st Qu.: 59
Median : 76 Median : 78 Median : 76
Mean : 69 Mean : 71 Mean : 69
3rd Qu.: 85 3rd Qu.: 88 3rd Qu.: 85
Max. :101 Max. :103 Max. :101

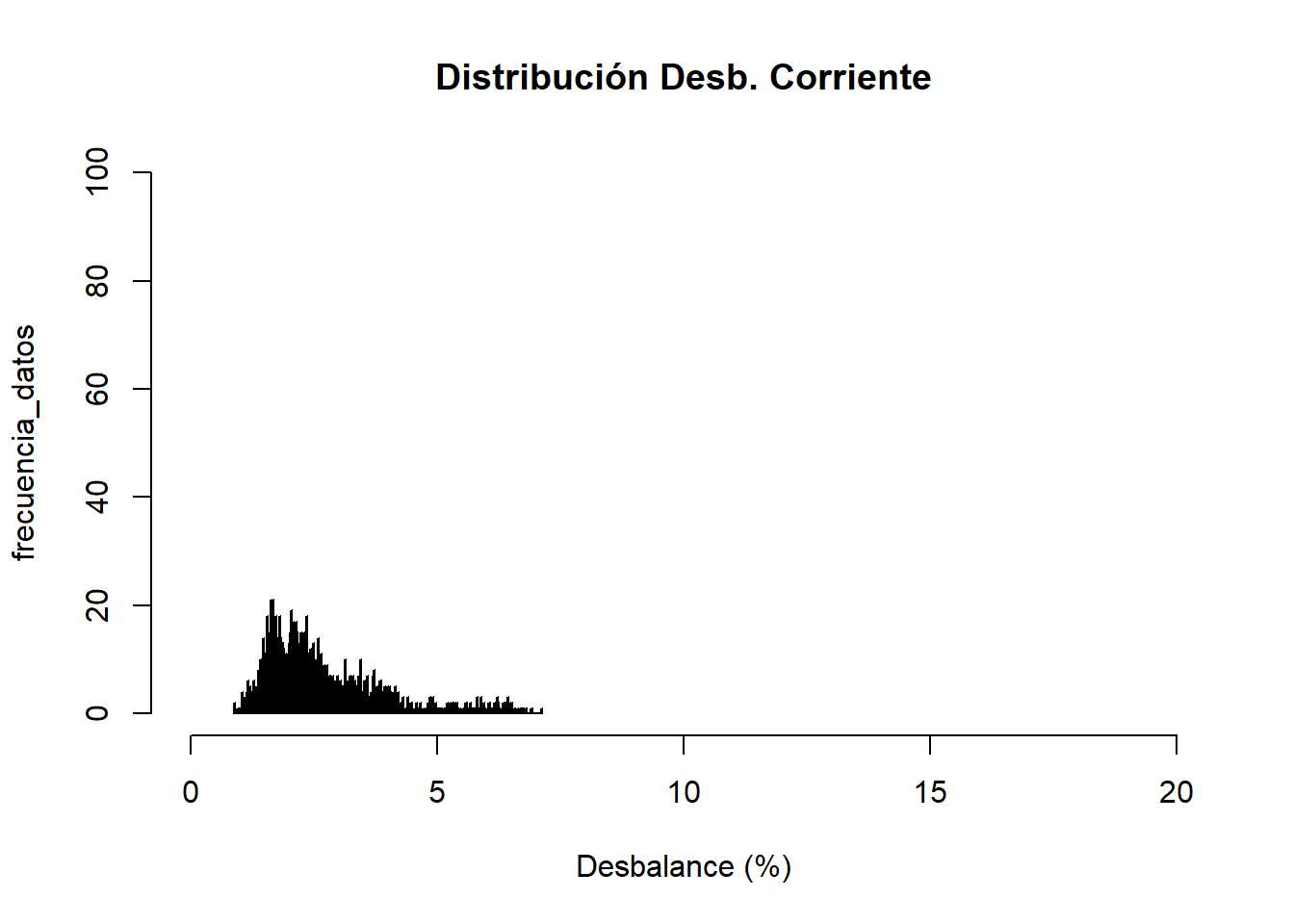

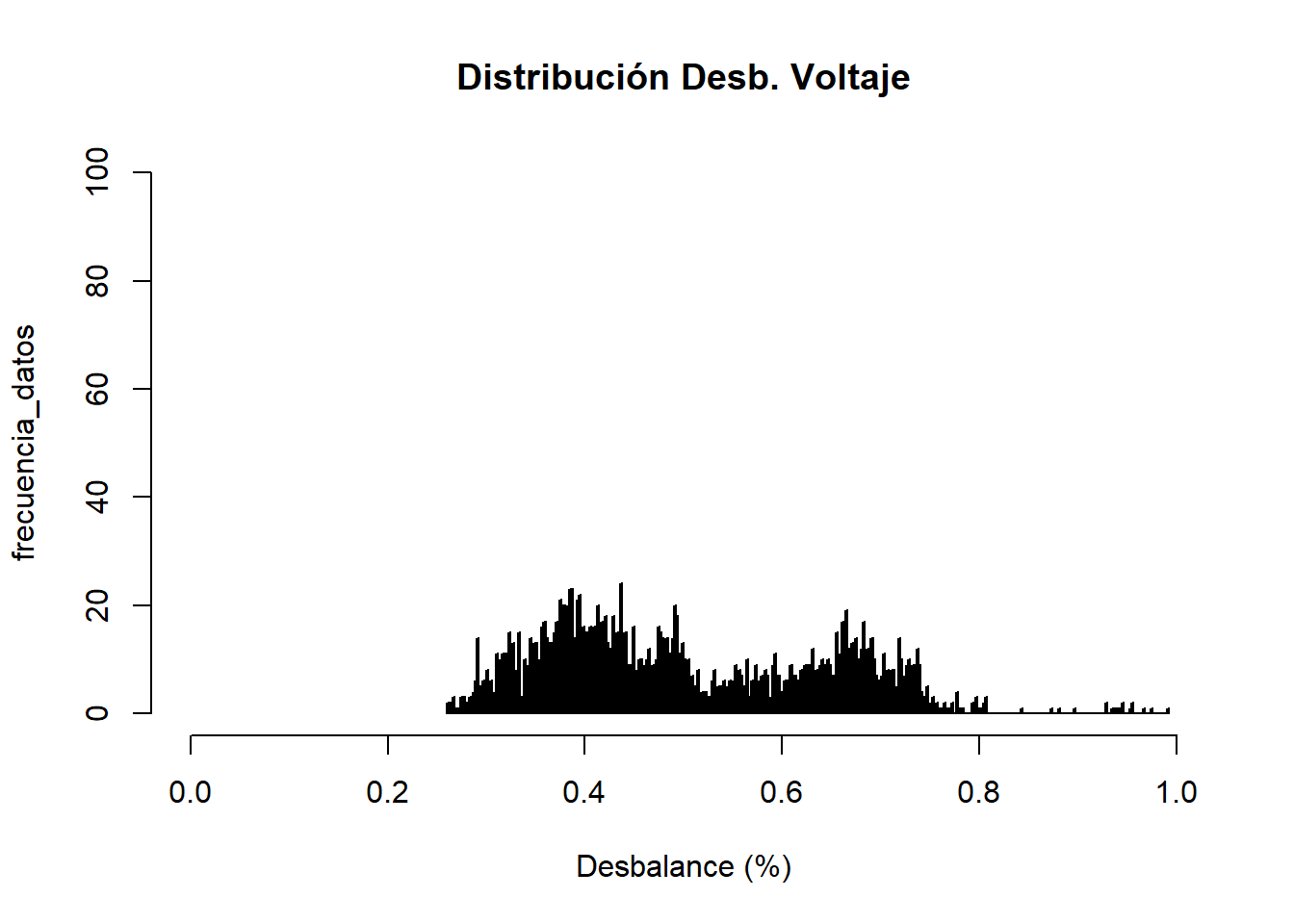

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.9 Min. :0.26
1st Qu.:1.8 1st Qu.:0.39
Median :2.3 Median :0.47
Mean :2.6 Mean :0.50
3rd Qu.:3.1 3rd Qu.:0.63
Max. :7.1 Max. :0.99

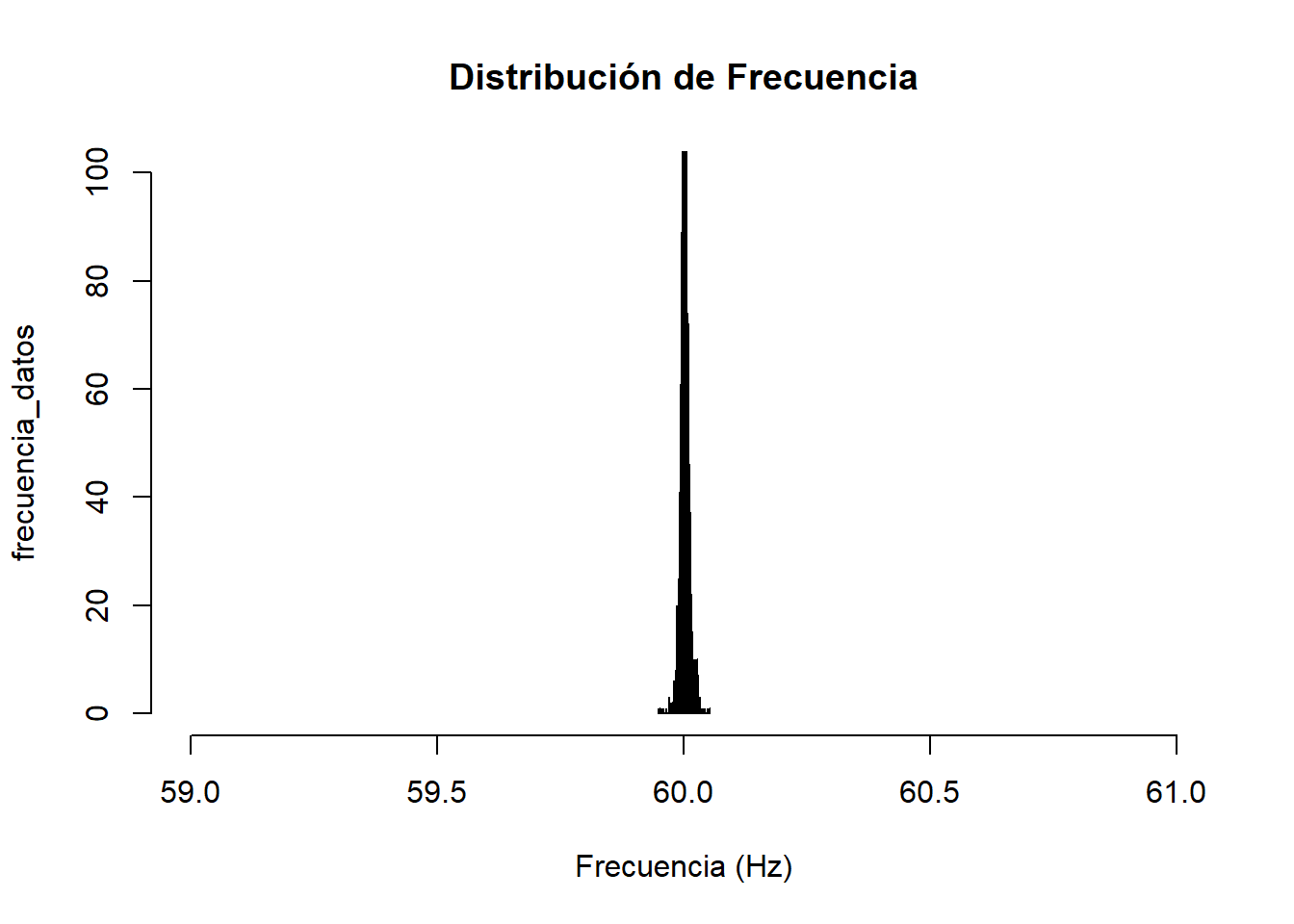

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

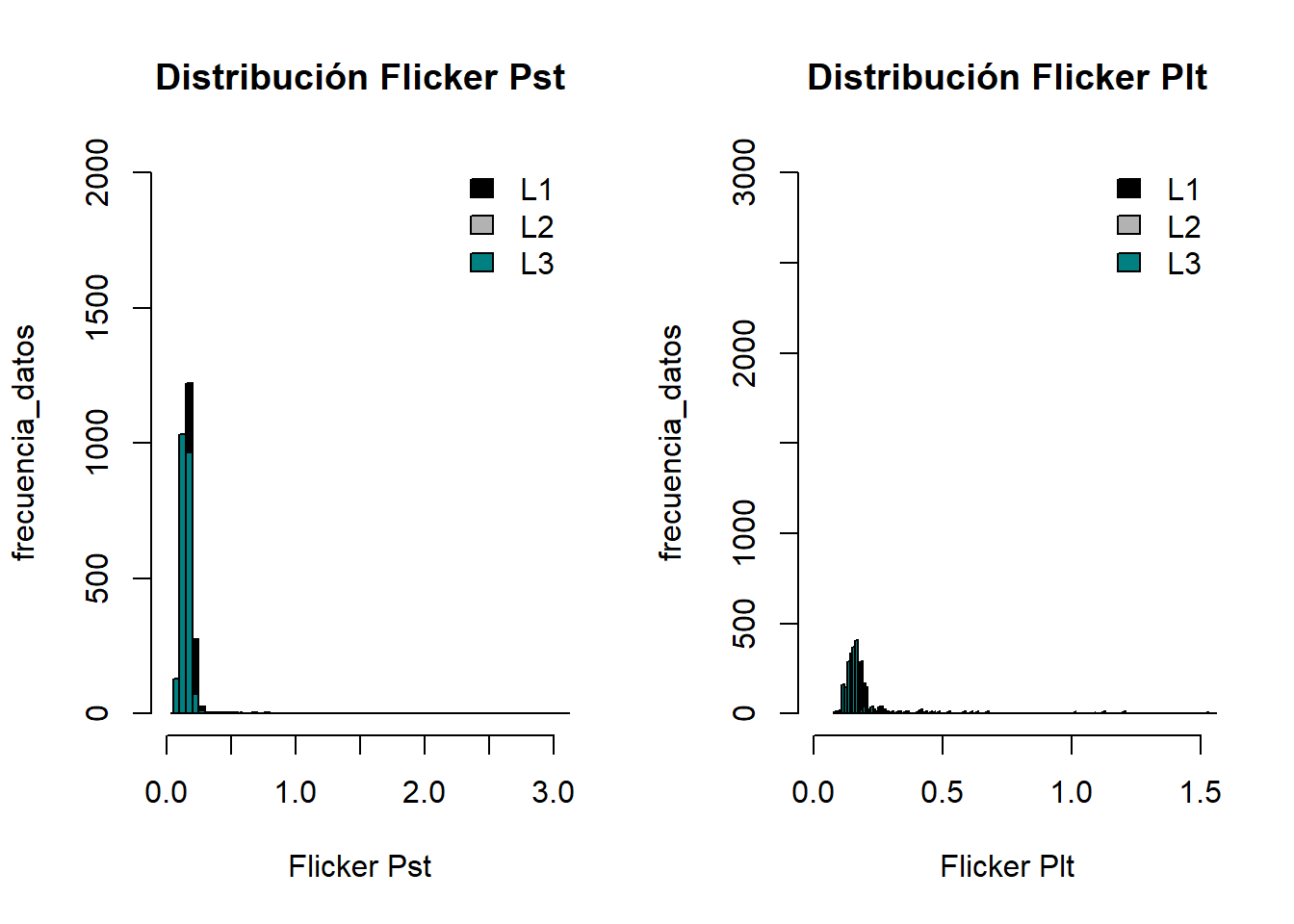

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0610 Min. :0.0490 Min. :0.050 Min. :0.099 Min. :0.0860 Min. :0.0870
1st Qu.:0.1460 1st Qu.:0.1310 1st Qu.:0.131 1st Qu.:0.154 1st Qu.:0.1390 1st Qu.:0.1380
Median :0.1660 Median :0.1490 Median :0.149 Median :0.173 Median :0.1550 Median :0.1540
Mean :0.1809 Mean :0.1597 Mean :0.163 Mean :0.192 Mean :0.1697 Mean :0.1787
3rd Qu.:0.1880 3rd Qu.:0.1670 3rd Qu.:0.167 3rd Qu.:0.196 3rd Qu.:0.1680 3rd Qu.:0.1690
Max. :5.8210 Max. :3.7750 Max. :5.825 Max. :1.582 Max. :1.0890 Max. :1.5270
NA's :2 NA's :2 NA's :2 NA's :28 NA's :28 NA's :28

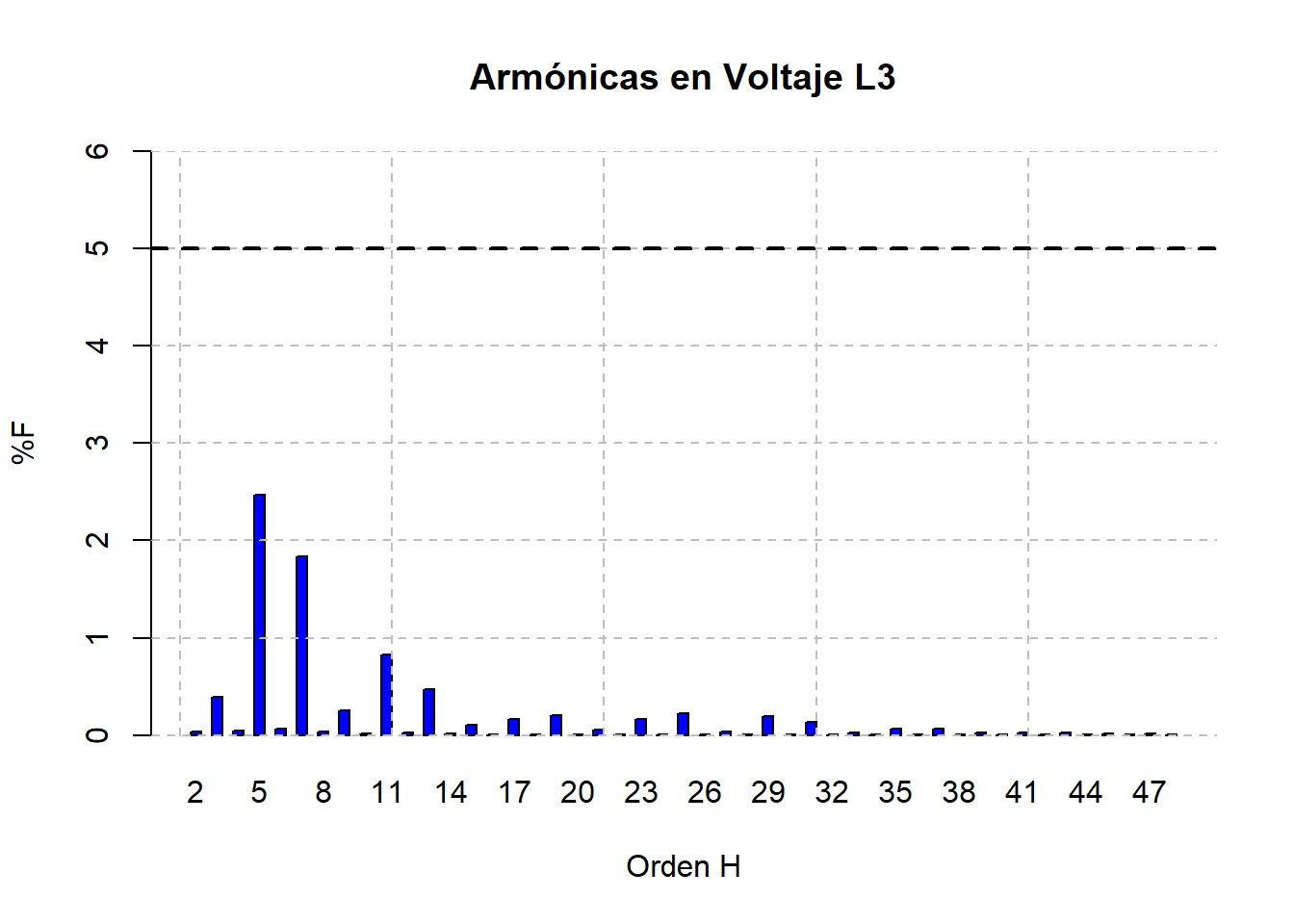

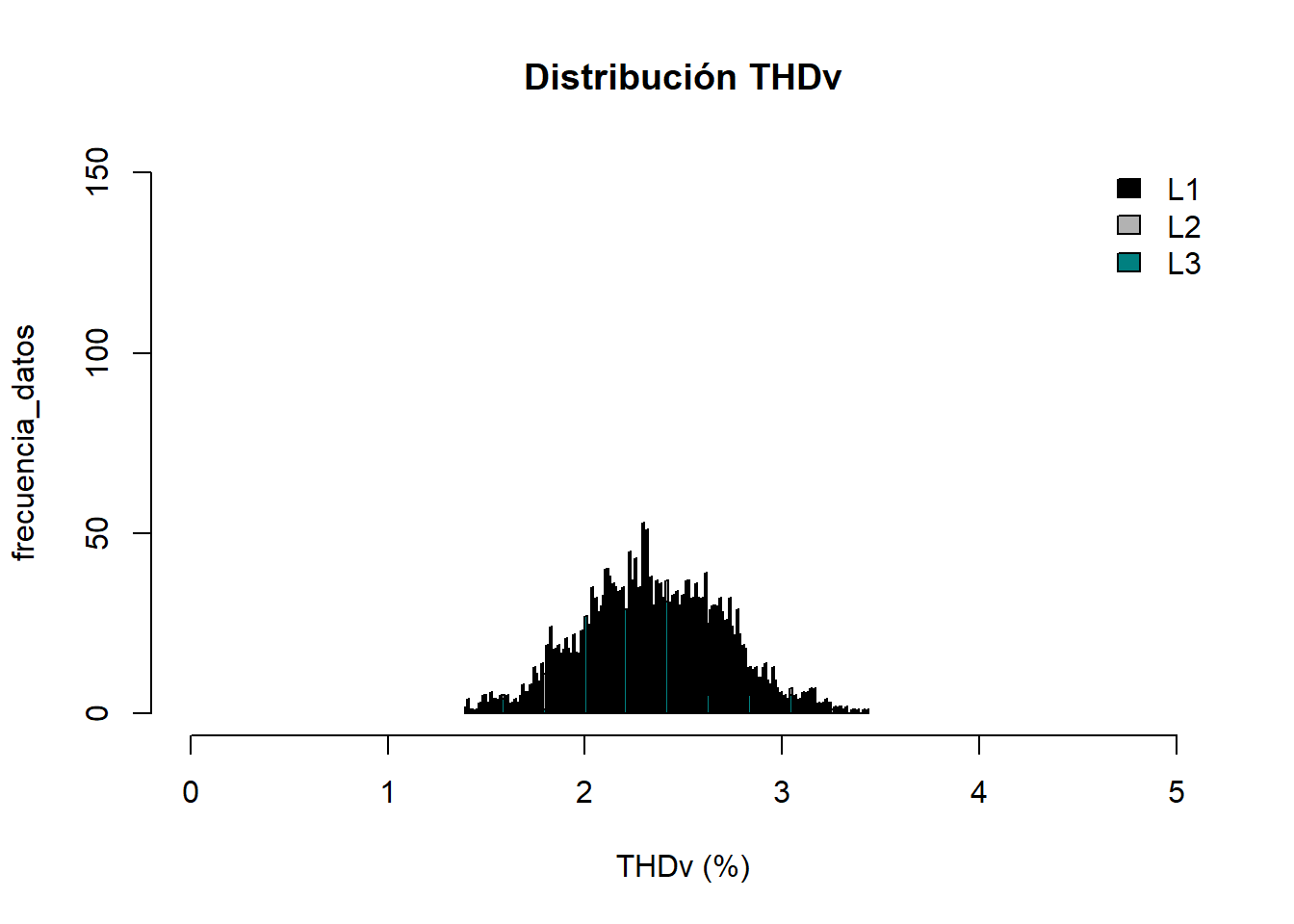

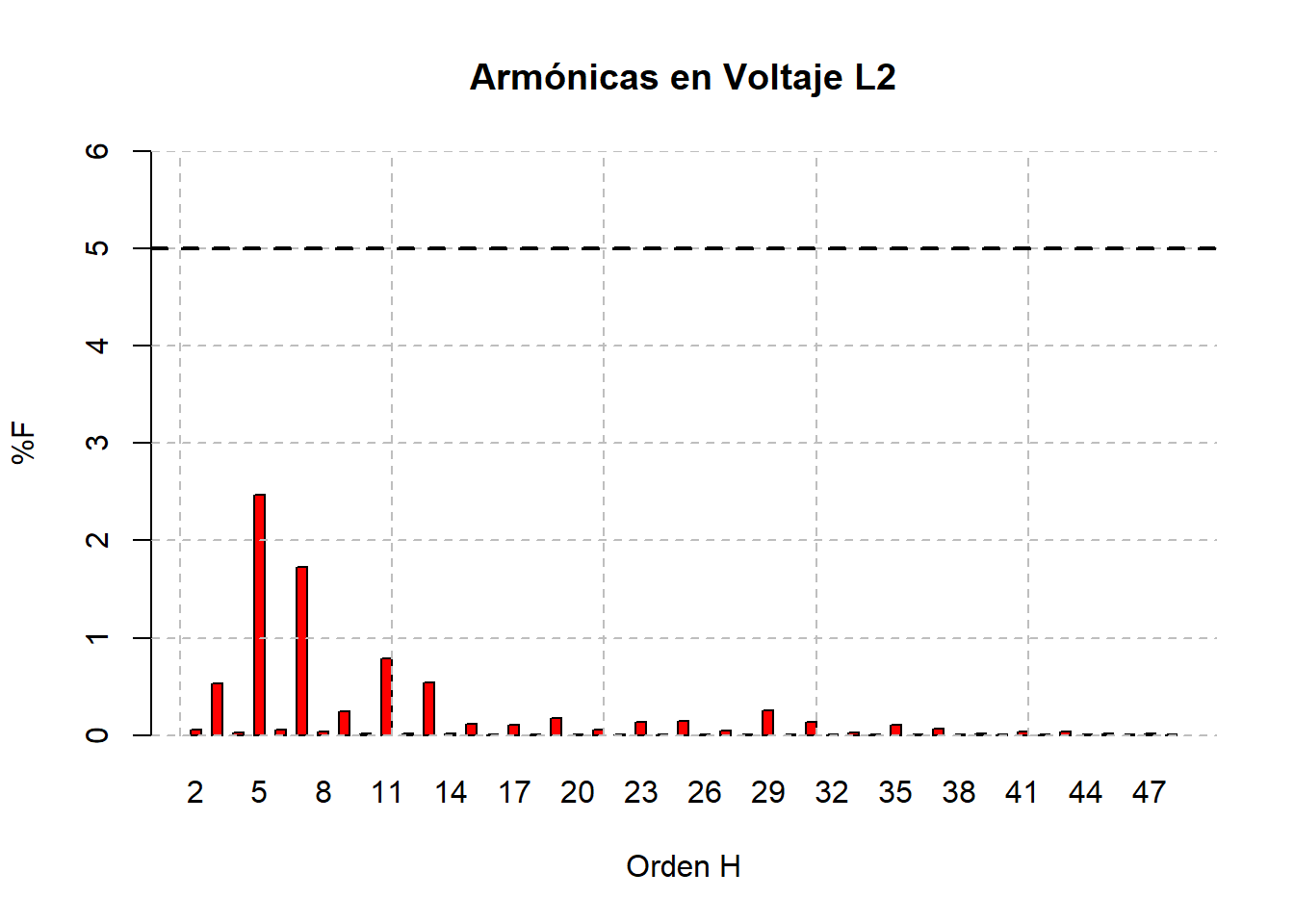

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.7 Min. :1.4 Min. :1.5
1st Qu.:2.3 1st Qu.:2.0 1st Qu.:2.1
Median :2.5 Median :2.3 Median :2.3
Mean :2.5 Mean :2.3 Mean :2.3
3rd Qu.:2.7 3rd Qu.:2.5 3rd Qu.:2.4
Max. :3.4 Max. :3.4 Max. :3.4

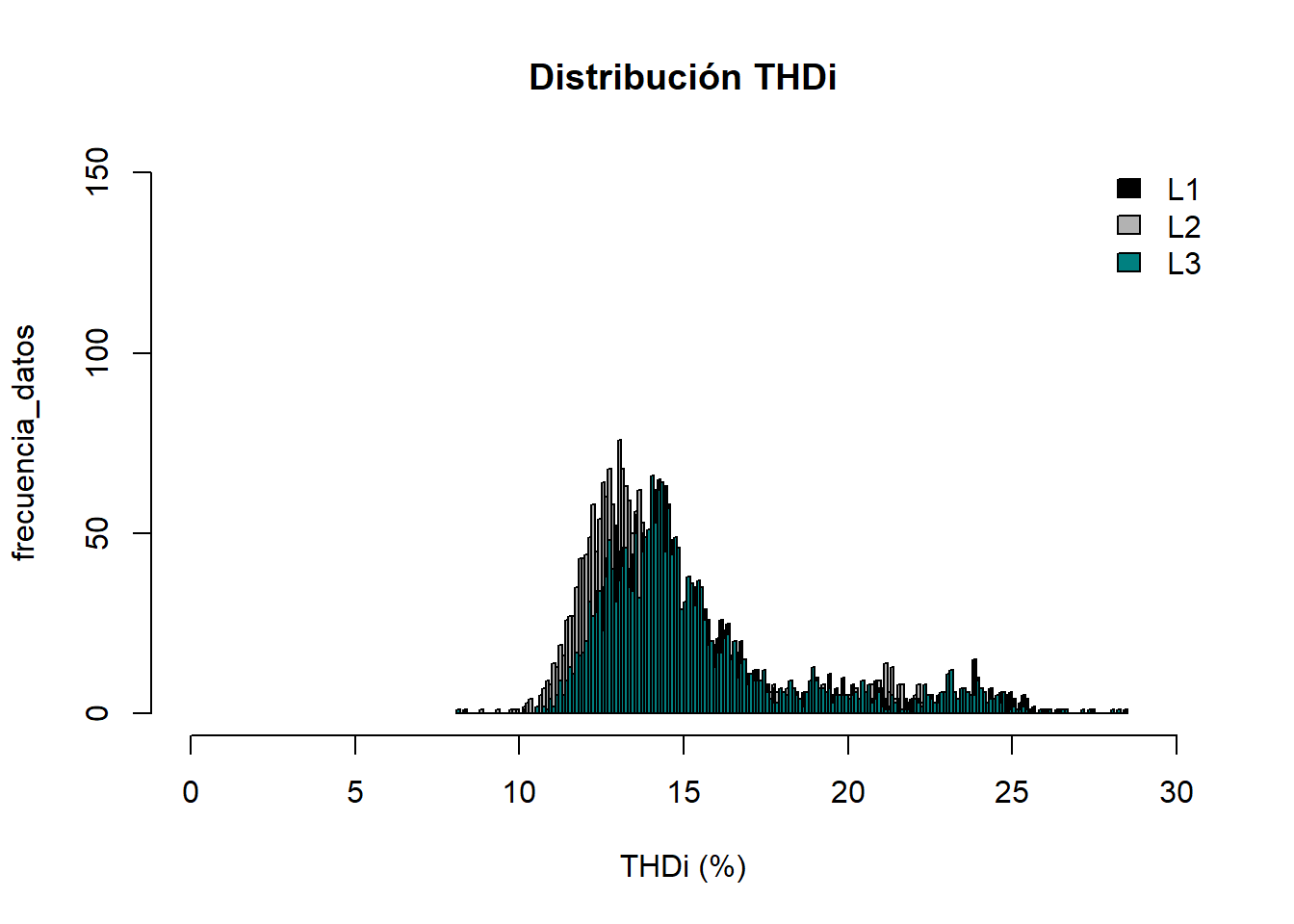

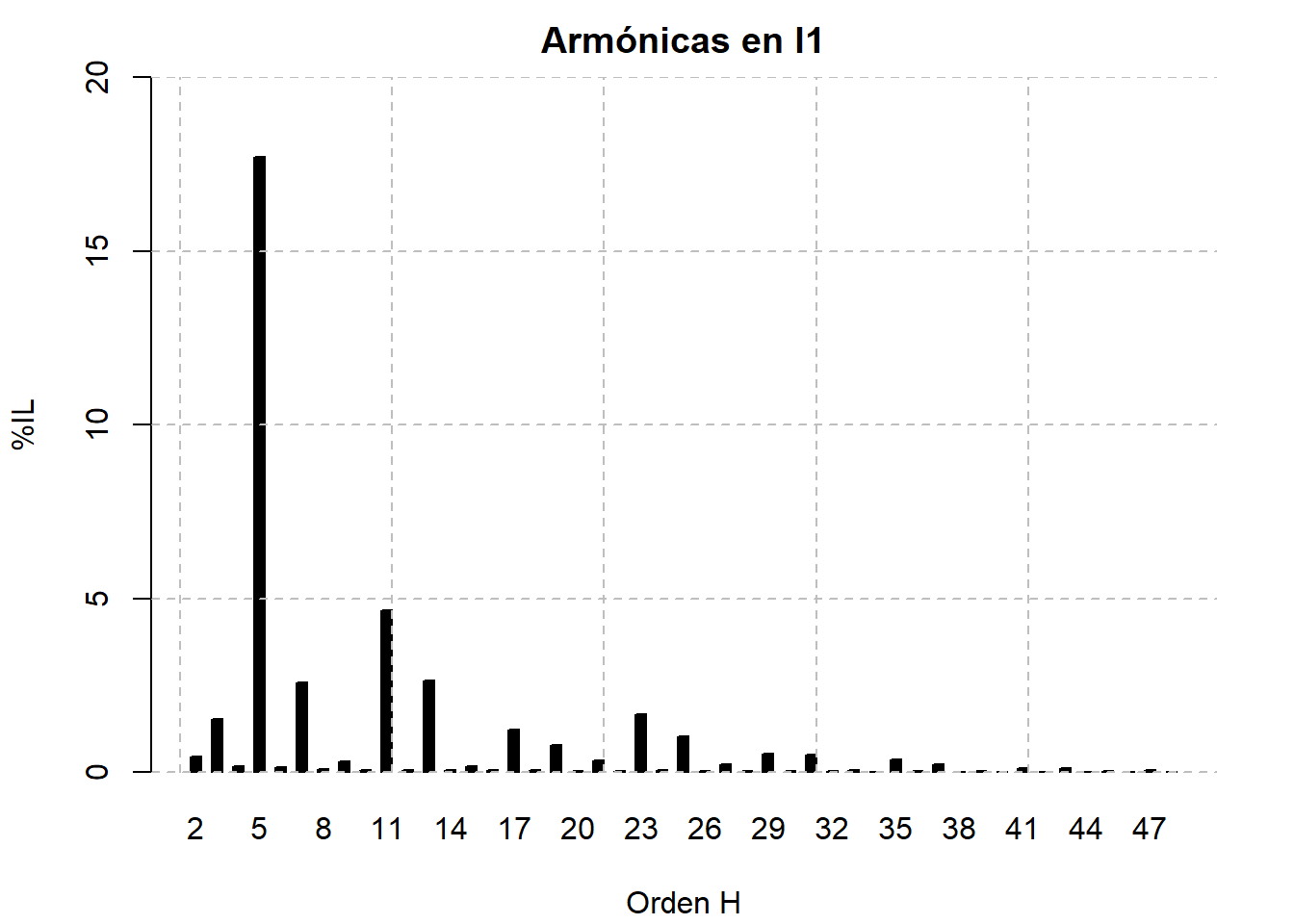

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 8.3 Min. : 8.8 Min. : 8.2
1st Qu.:13.4 1st Qu.:12.5 1st Qu.:13.3
Median :14.5 Median :13.4 Median :14.5
Mean :15.5 Mean :14.3 Mean :15.4
3rd Qu.:16.2 3rd Qu.:14.9 3rd Qu.:16.2
Max. :28.5 Max. :25.2 Max. :28.3

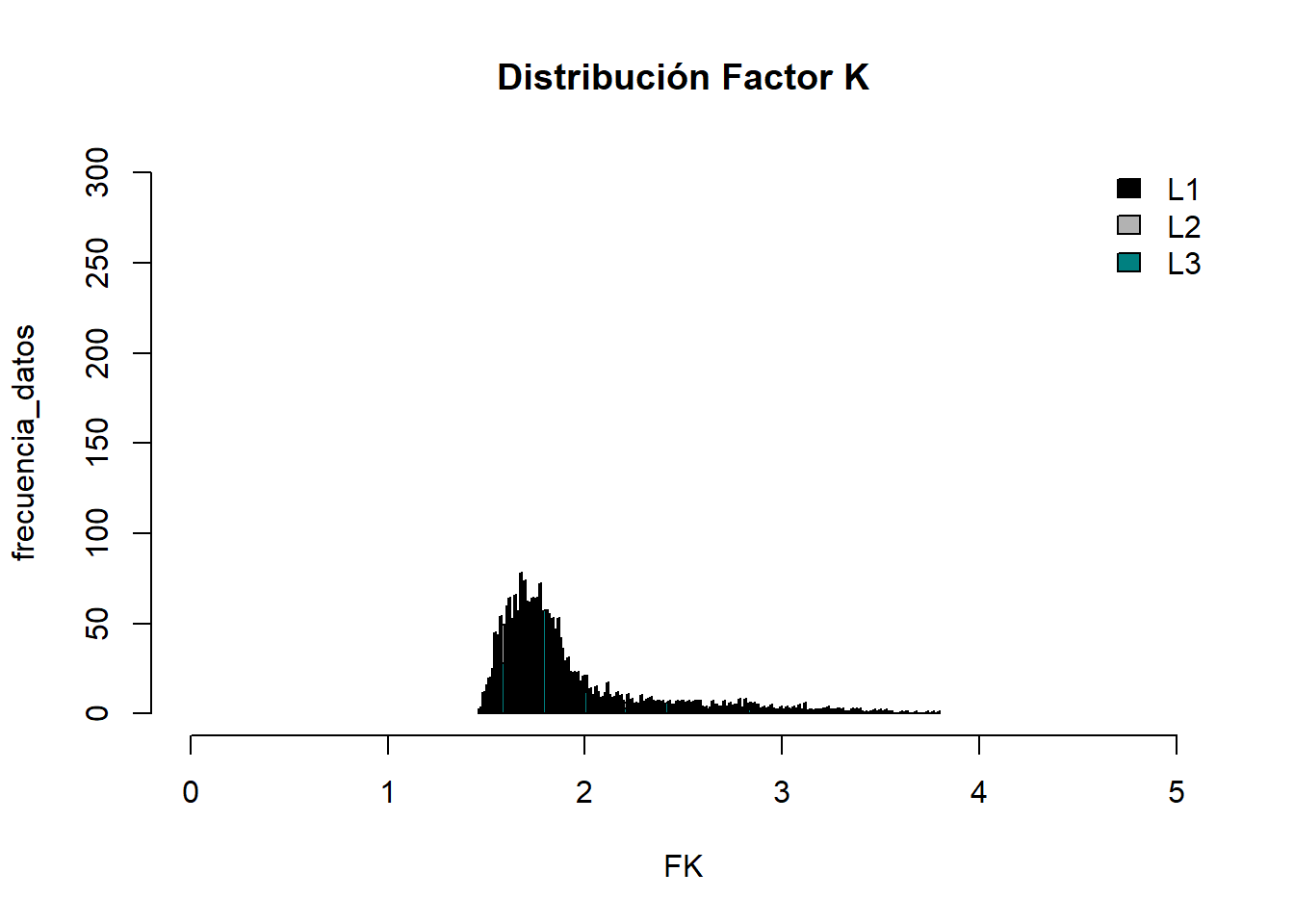

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.53 Min. :1.46 Min. :1.49
1st Qu.:1.71 1st Qu.:1.63 1st Qu.:1.69
Median :1.82 Median :1.72 Median :1.79
Mean :1.94 Mean :1.83 Mean :1.93
3rd Qu.:1.99 3rd Qu.:1.87 3rd Qu.:1.97
Max. :3.73 Max. :3.40 Max. :3.80
