Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

28 de abril de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Apodaca
Dirección: Calle Platón, núm. 100, Parque Industrial Kalos CP 66600, Apodaca, Nuevo León
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos de frenado para la industria automotriz. Se utilizan máquinas de corte robotizadas, brazos de robot, tornos, rectificadoras, taladros, lavadoras, balanceadoras, estampadoras, prensas mecánicas. Las cargas críticas son compresores y colectores de polvos, centros de datos y capacitores. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 13.8 kV, 60 Hz
Nivel de tensión del punto de medición: 13.8 kV
Demanda Contratada: 2,750 kW
Corriente de Demanda Máxima \(I_L\): 103.08 A
Corriente Máxima de Corto Circuito \(Icc\): 3.291 kA
Transformador del Tablero: 3 Transf. (2000 kVA, 2000 kVA y 2500 kVA)
Medición: Mensual
Fecha de medición inicial: 01/03/2025
Fecha de medición final: 16/03/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 13.54 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.93 NO CUMPLE APLICA
DAI Ih en %IL Fuera de Límites NO CUMPLE APLICA
DATD % 18.47 NO CUMPLE APLICA
Flicker Pst 0.22 CUMPLE APLICA
Flicker Plt 0.27 CUMPLE APLICA
Desbalance Dv % 0.73 CUMPLE APLICA
Desbalance Di % 2.62 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
7 3.5 2.5 1 0.5 8

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota
  • Al centro de carga le aplica todos los criterios del código de red, y de acuerdo con las mediciones, tres índices no se cumplen: El factor de potencia NO CUMPLE ni tampoco el mantenerse en atraso, la DATD-Distorsión Armónica Total de Demanda NO CUMPLE, y la Distorsión Individual de la 5ª, 11ª, 23ª y 25ª armónica NO CUMPLEN. Los índices que si se cumplen son el desbalance de tensión y corriente, y las oscilaciones de tensión o flickers.
Tip
  • Ninguno.
Importante

  • La DATD presentó un valor de 18.47% siendo el límite de 8%. La distorsión individual de la armónica 5ª, 11ª, 23ª y 25ª fue de 17.71%, 4.65%, 1.63% y 1.26% respectivamente, siendo los límites de 7%, 3.5% y 1% respectivamente. Por lo tanto, se recomienda reducir todas estas armónicas, principalmente la 5ª y 11ª. Es importante mencionar que el centro de carga cuenta con filtros de rechazo, estos filtros no eliminan las armónicas, sino que protegen a los bancos de capacitores, por lo que un estudio de armónicas acompañado de un estudio de compensación de potencia reactivo es recomendable y así poder cumplir con todos los índices obligatorios en el Código de Red. El mes anterior no se presentó violación de límites de las armónicas 23ª y 25ª, por lo que será importante darle seguimiento en los próximos meses.

  • El factor de potencia en el código de red indica que el noventa y cinco por ciento de las mediciones deben de estar por arriba de 0.95 en atraso, y en este caso el valor medido fue de 0.93 con instantes en adelanto. Prácticamente fue el mismo comportamiento que el mes anterior.

Precaución
  • Se debe de verificar en el punto de conexión, la existencia de relevadores de tensión (27/59) y de frecuencia (81), de tenerlos, revisar que sus ajustes estén dentro de los rangos solicitados en el código de red. Así mismo asegurar que los fusibles en el punto de conexión tengan las capacidades interruptivas mayor a la corriente de corto circuito de 3. 291 kA. Debido a que se trata de un Usuario Calificado, le aplica todo lo referente a TICs, por lo que dicho sistema de comunicaciones debe de estar operando correctamente.
Advertencia
  • No está cumpliendo con el Código de Red con el factor de potencia y la distorsión armónica de la corriente.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
201.74 371.99 1,164.67 1,068.44 1,422.37 1,474.78 1,533.40
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−28.32 37.85 404.98 358.57 509.87 544.59 588.00
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
223.12 372.77 1,233.44 1,128.08 1,508.02 1,561.65 1,629.65
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.90 0.93 0.95 0.95 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.39 1.83 2.34 2.35 2.91 3.16 3.44
TDD (%)
min. p5 p50 mean. p95 p99 max.
1.57 6.62 15.08 14.21 18.47 20.01 21.85
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.26 0.32 0.47 0.50 0.73 0.80 0.99
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.90 1.38 2.31 2.62 5.29 6.42 7.13
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
12,991.87 13,152.22 13,529.13 13,539.52 13,943.42 14,009.78 14,090.62
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
13.48 22.91 76.61 69.87 93.93 97.80 103.08
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.10 0.15 0.17 0.22 0.52 5.83
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.09 0.11 0.16 0.18 0.27 0.68 1.58

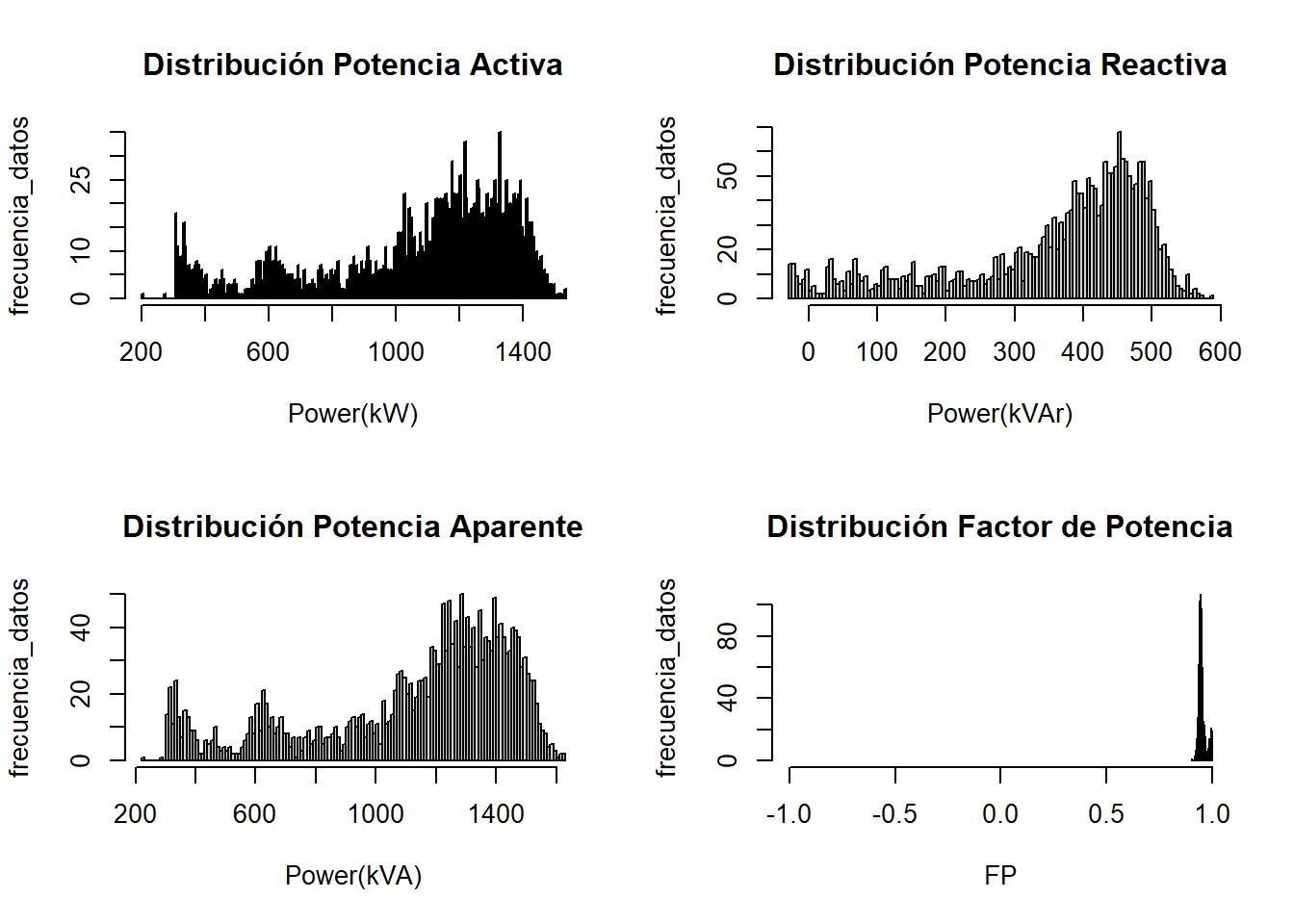

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. : 202 Min. :-28 Min. : 223
1st Qu.: 913 1st Qu.:302 1st Qu.: 959
Median :1165 Median :405 Median :1233
Mean :1068 Mean :359 Mean :1128
3rd Qu.:1304 3rd Qu.:461 3rd Qu.:1383
Max. :1533 Max. :588 Max. :1630
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.9 0.93 0.95 0.95 0.99 1 1

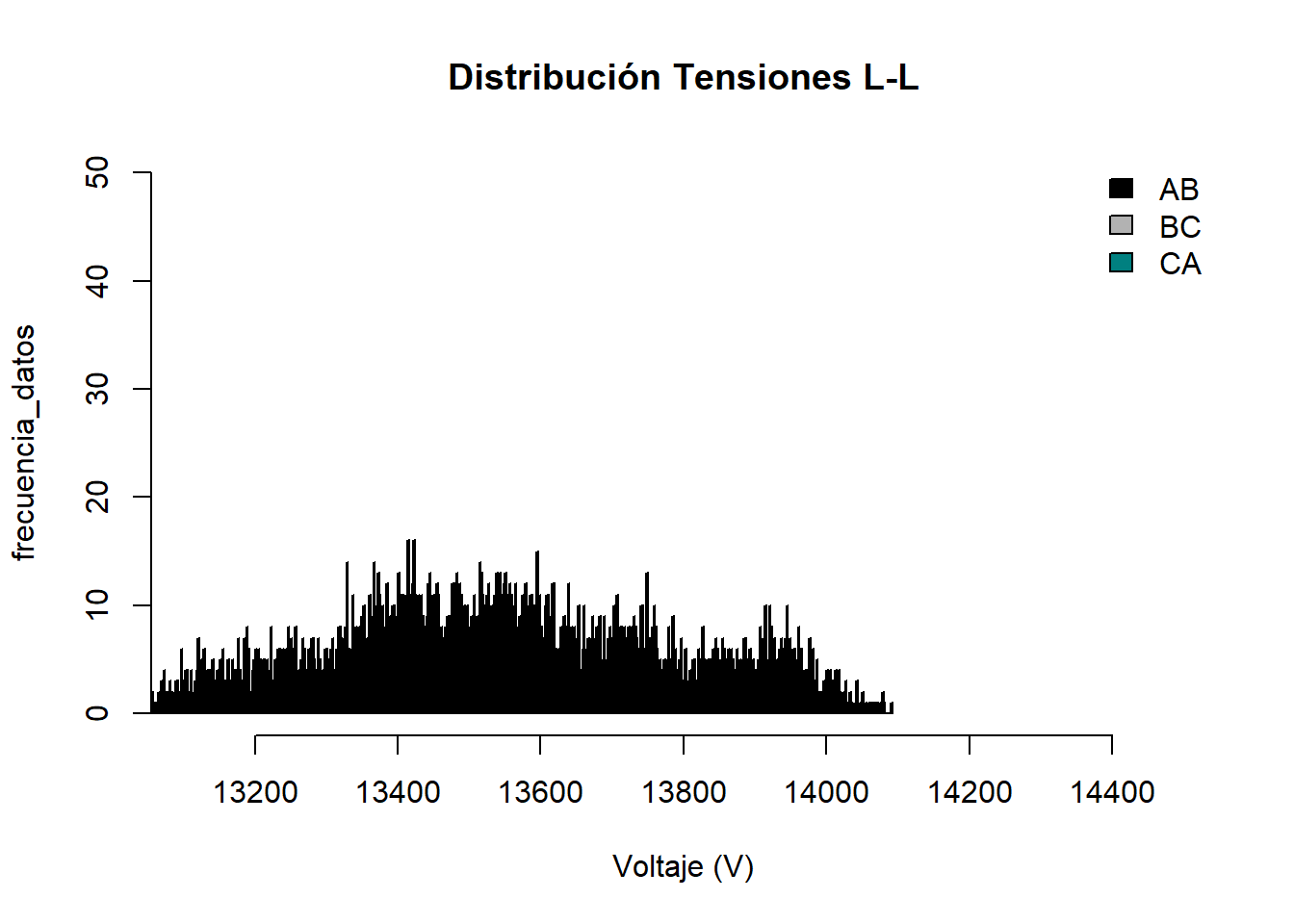

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :13007 Min. :13052 Min. :12992
1st Qu.:13373 1st Qu.:13399 1st Qu.:13366
Median :13524 Median :13551 Median :13516
Mean :13535 Mean :13558 Mean :13525
3rd Qu.:13706 3rd Qu.:13727 3rd Qu.:13697
Max. :14075 Max. :14091 Max. :14072
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
12991.87 13152.22 13529.13 13539.52 13943.42 14009.78 14090.62

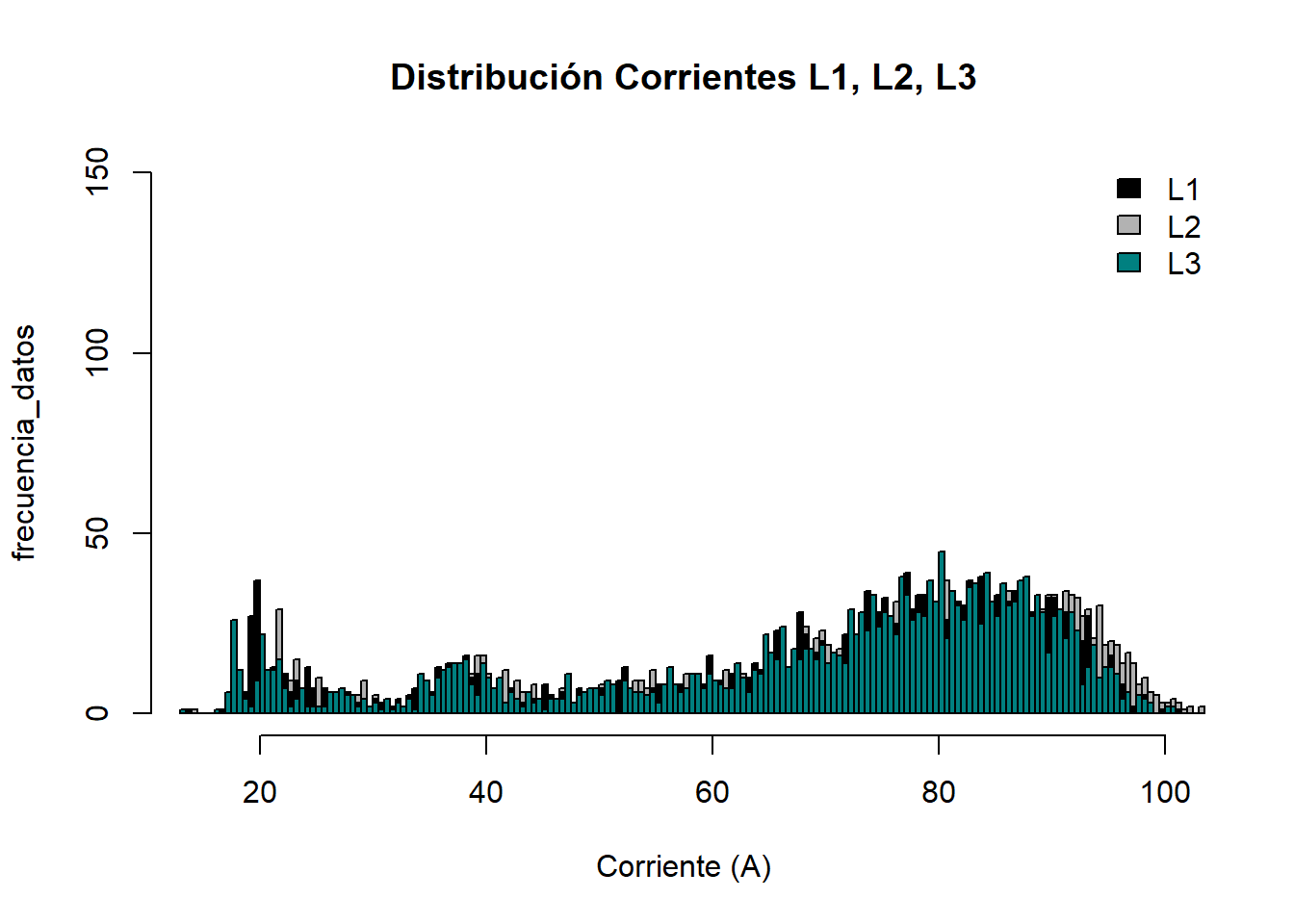

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 14 Min. : 14 Min. : 13
1st Qu.: 59 1st Qu.: 61 1st Qu.: 59
Median : 76 Median : 78 Median : 76
Mean : 69 Mean : 71 Mean : 69
3rd Qu.: 85 3rd Qu.: 88 3rd Qu.: 85
Max. :101 Max. :103 Max. :101

Sección: Desbalances

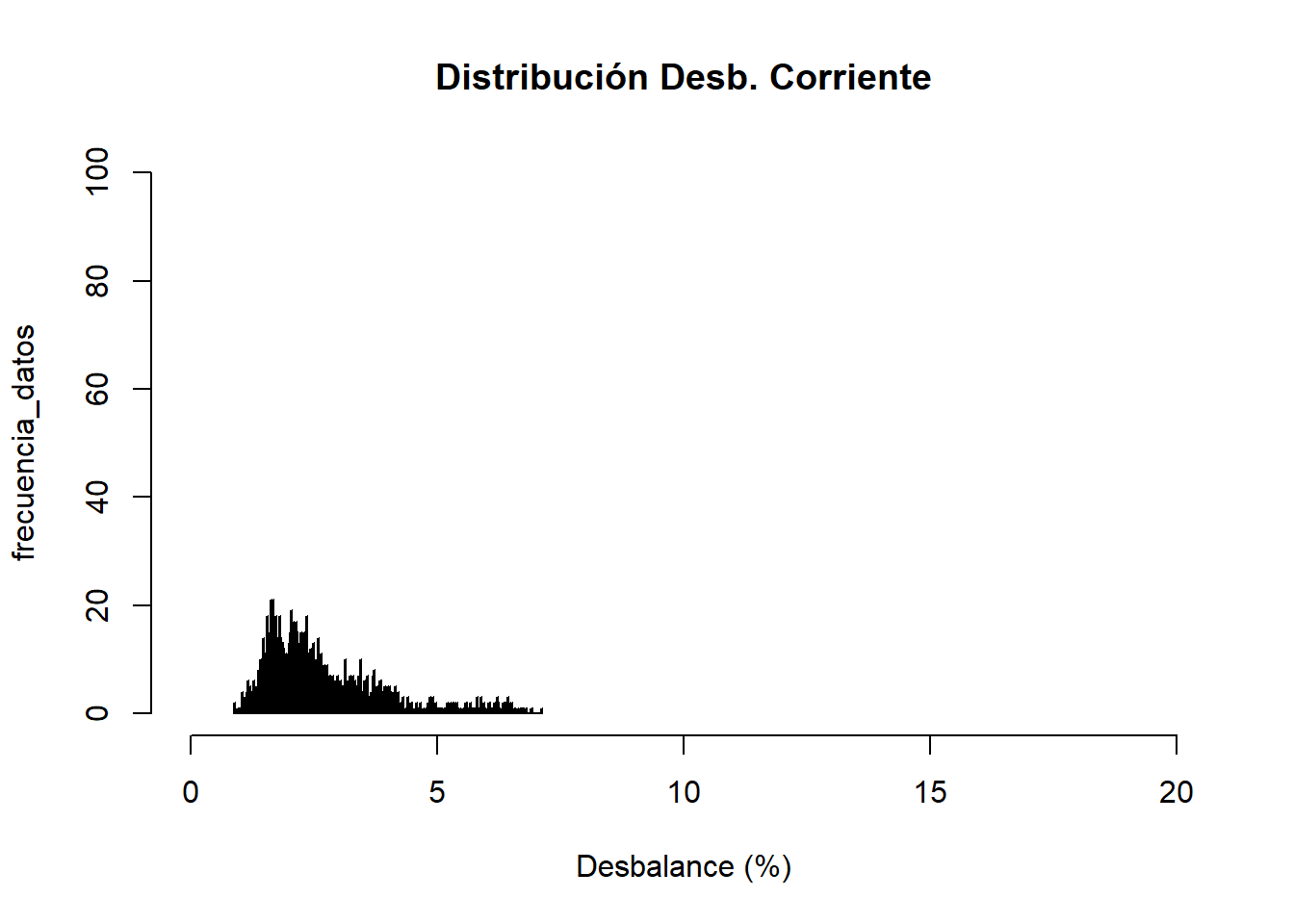

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
0.9 1.38 2.31 2.62 5.29 6.42 7.13

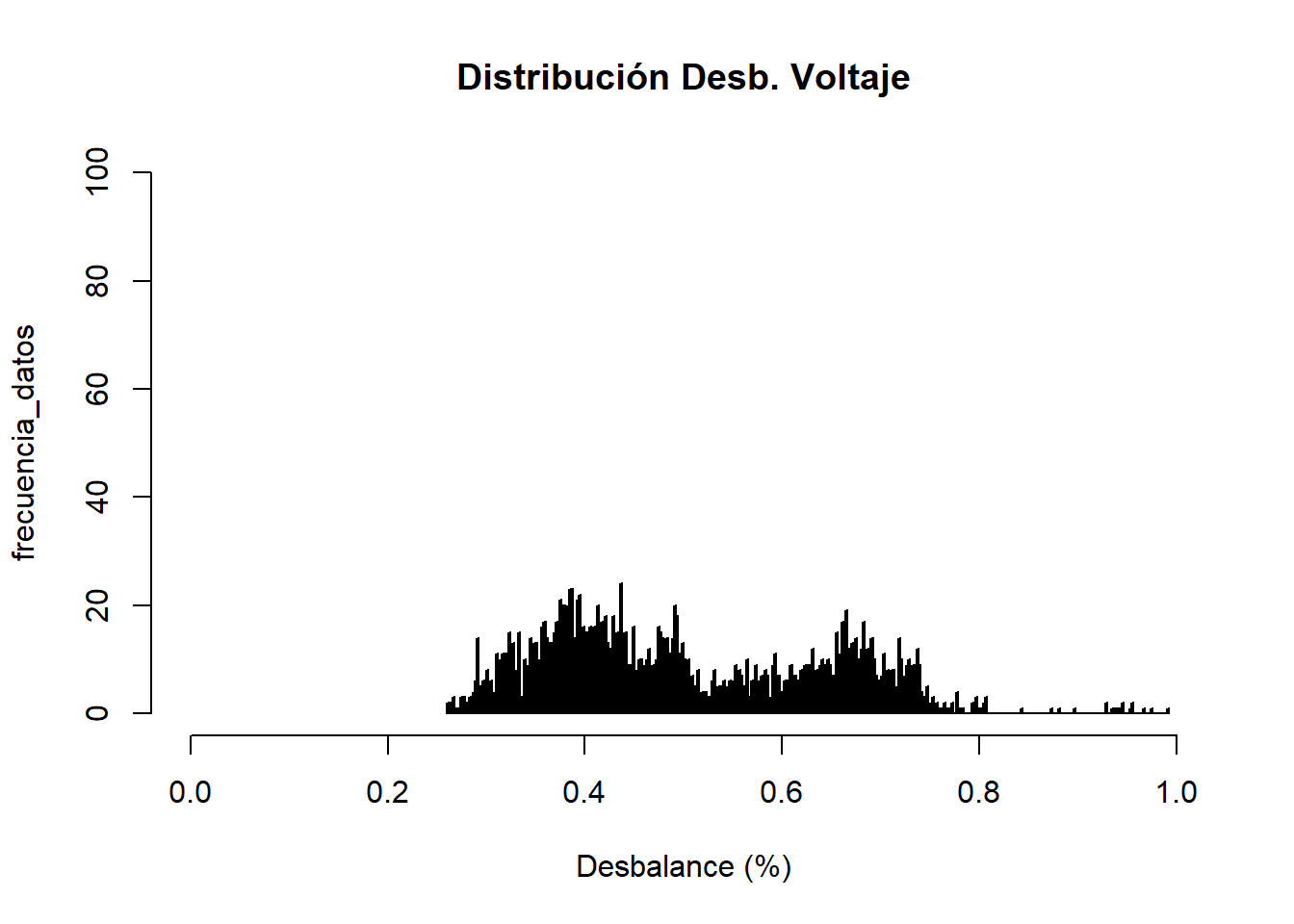

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.26 0.32 0.47 0.5 0.73 0.8 0.99

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60 60 60.02 60.03 60.05

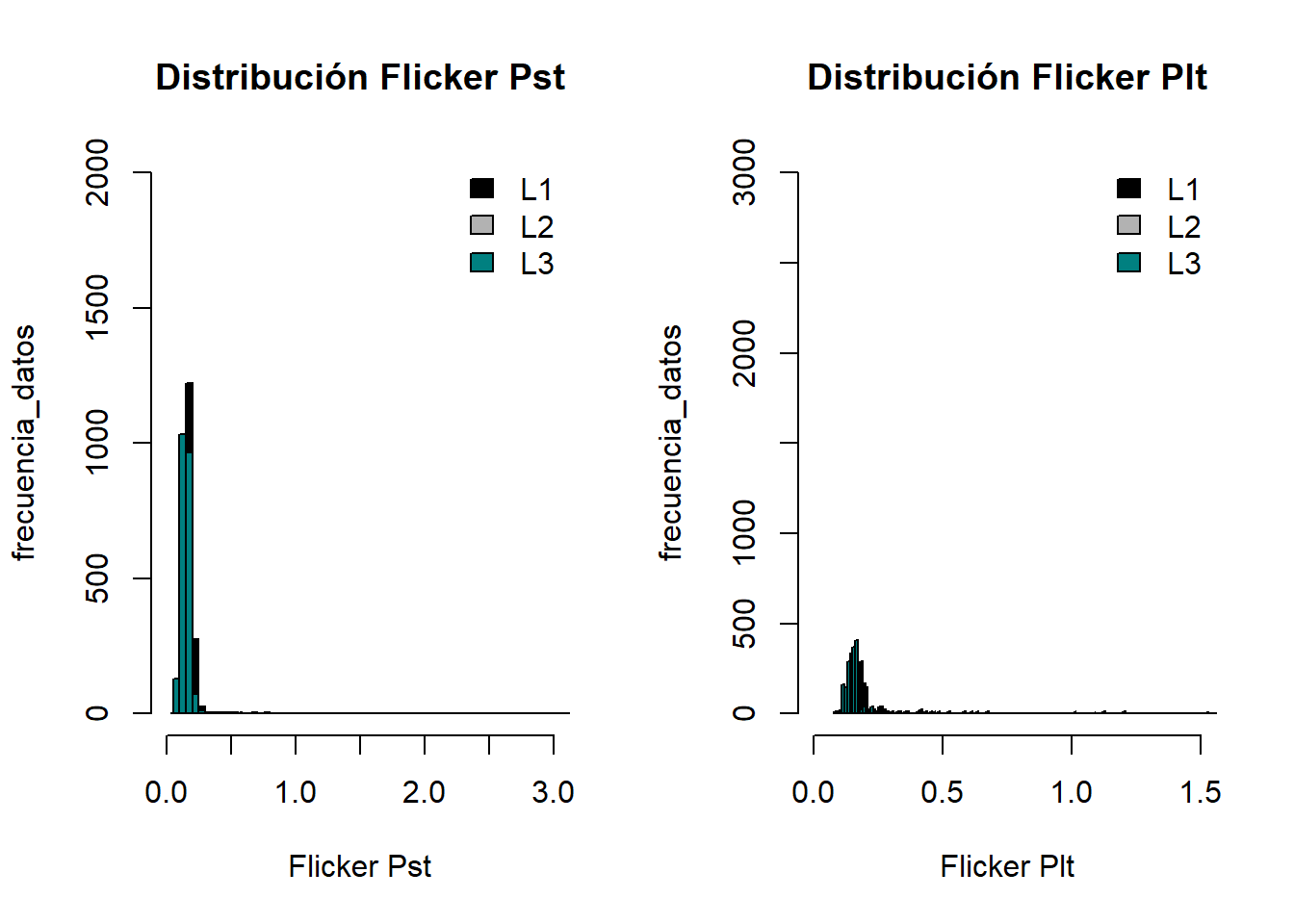

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.05 0.1 0.16 0.17 0.22 0.52 5.82
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.09 0.11 0.16 0.18 0.27 0.68 1.58

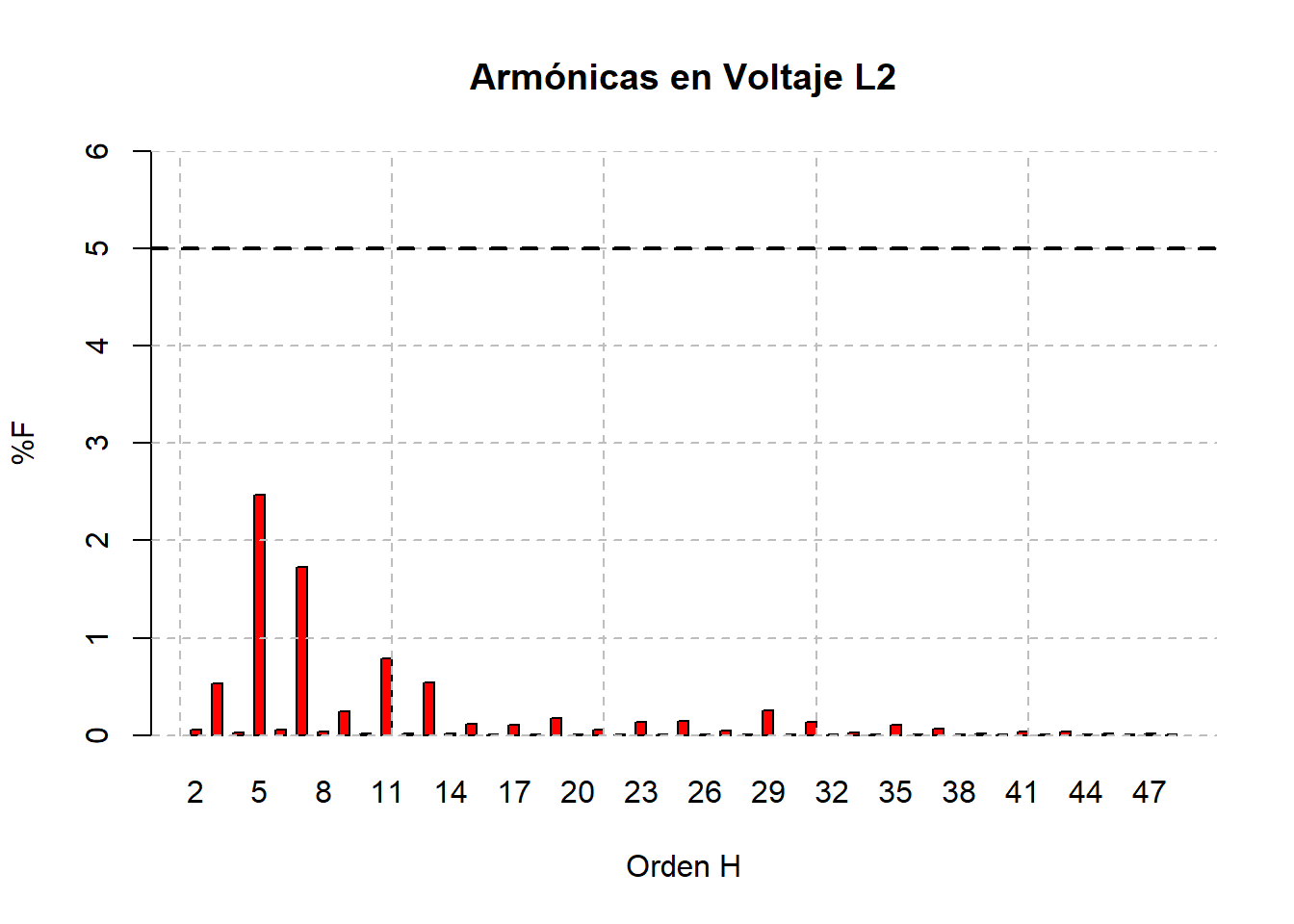

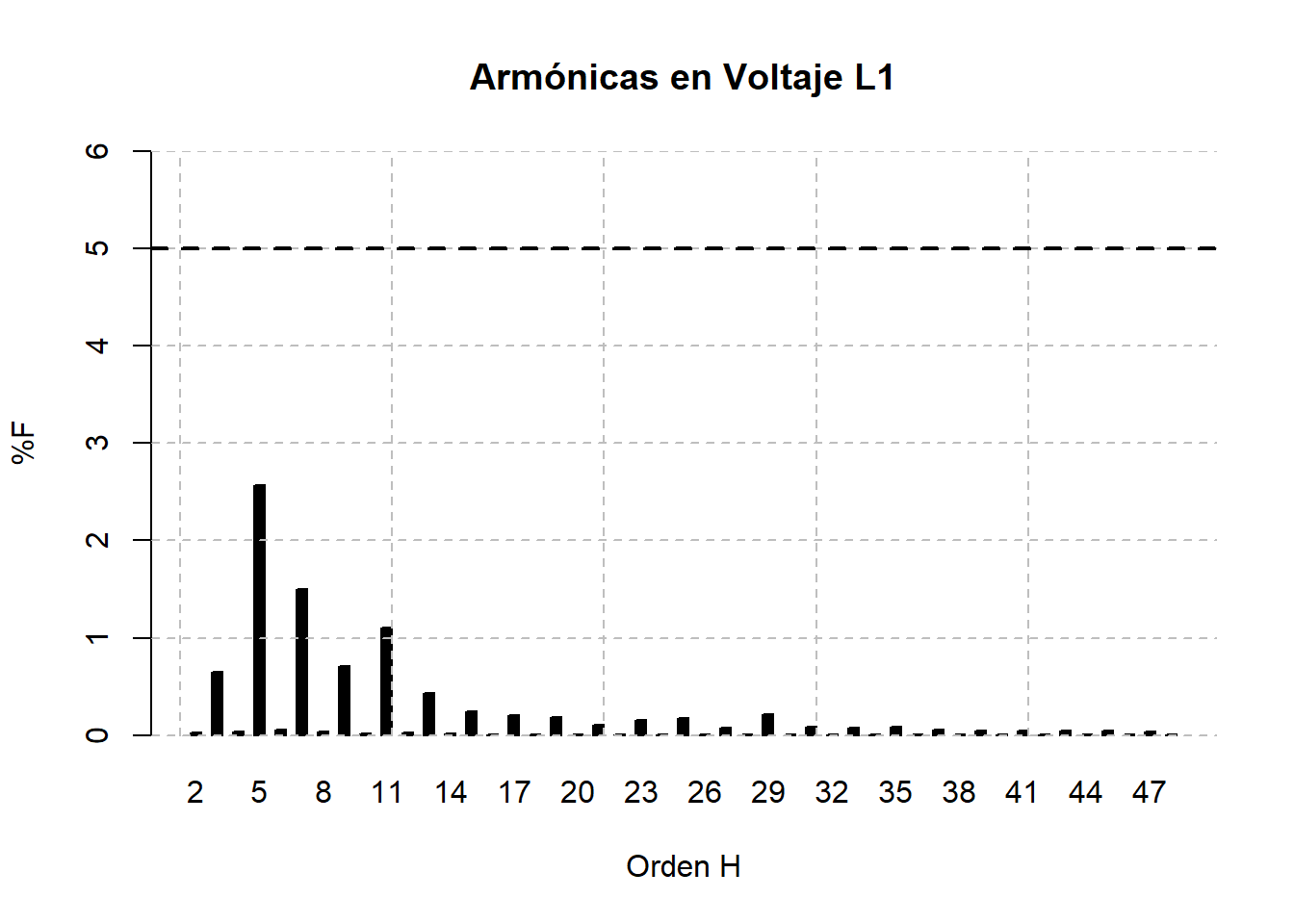

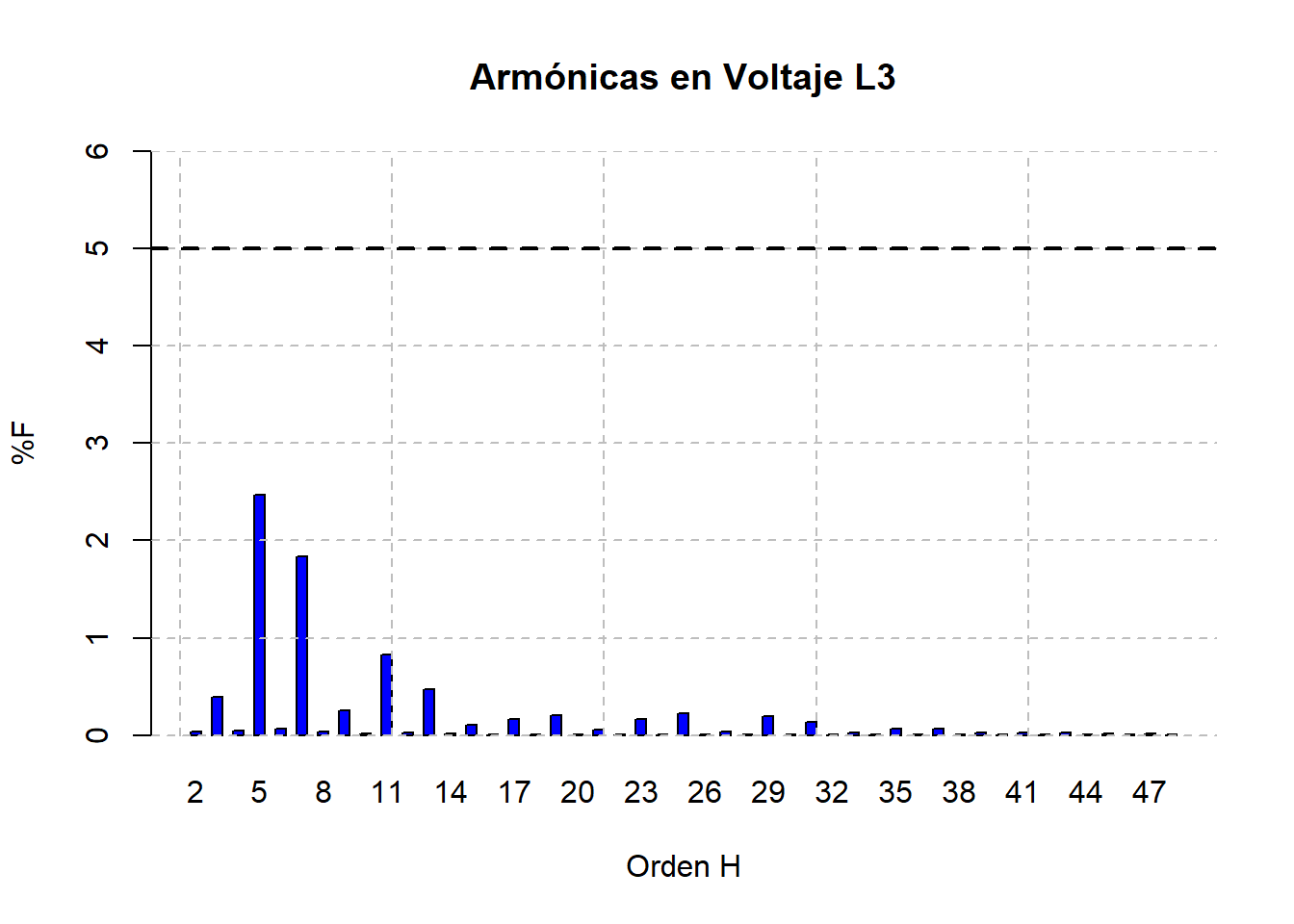

Sección: Armónicas en Voltaje

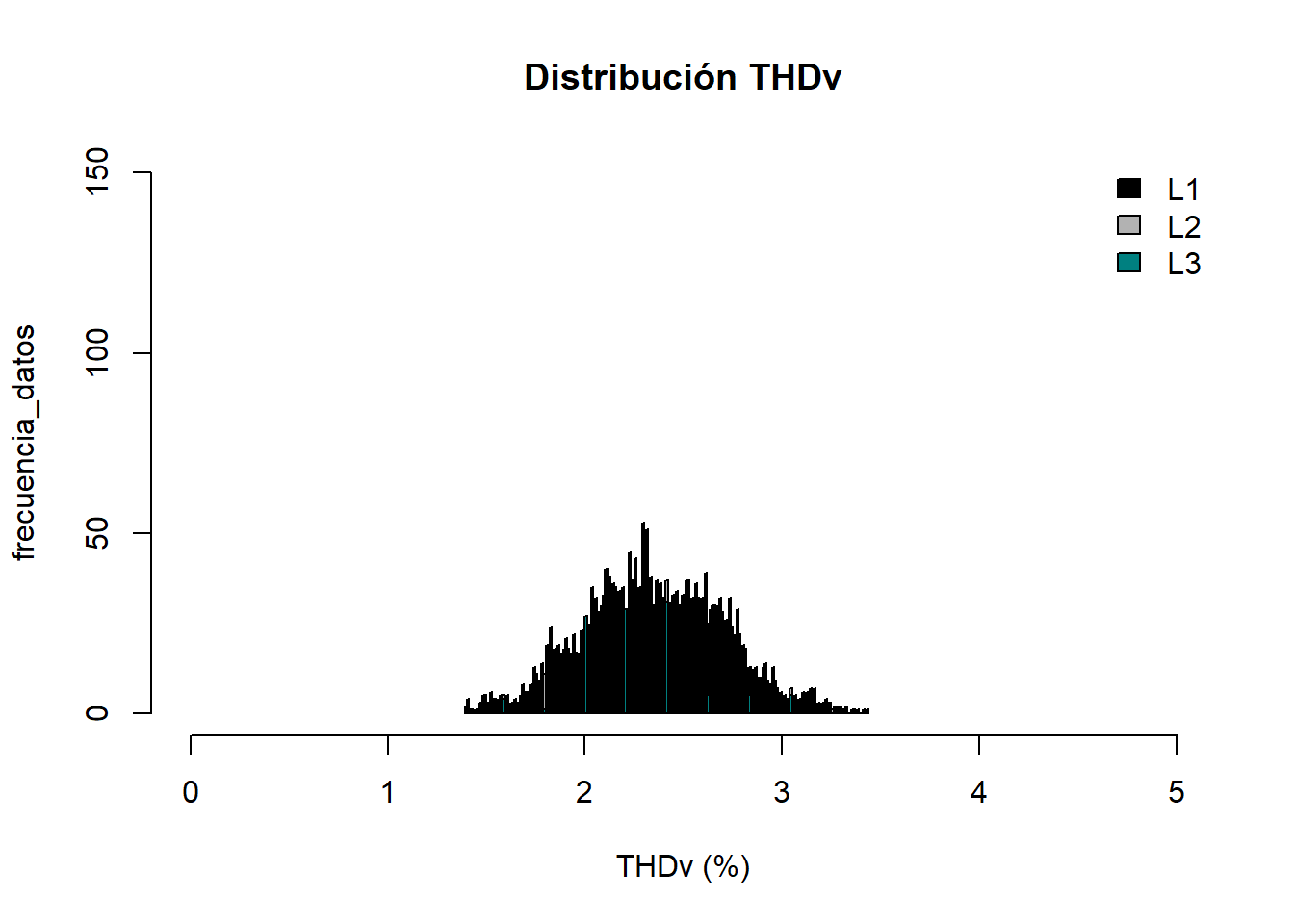

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.7 Min. :1.4 Min. :1.5
1st Qu.:2.3 1st Qu.:2.0 1st Qu.:2.1
Median :2.5 Median :2.3 Median :2.3
Mean :2.5 Mean :2.3 Mean :2.3
3rd Qu.:2.7 3rd Qu.:2.5 3rd Qu.:2.4
Max. :3.4 Max. :3.4 Max. :3.4

Sección: Armónicas en Corriente

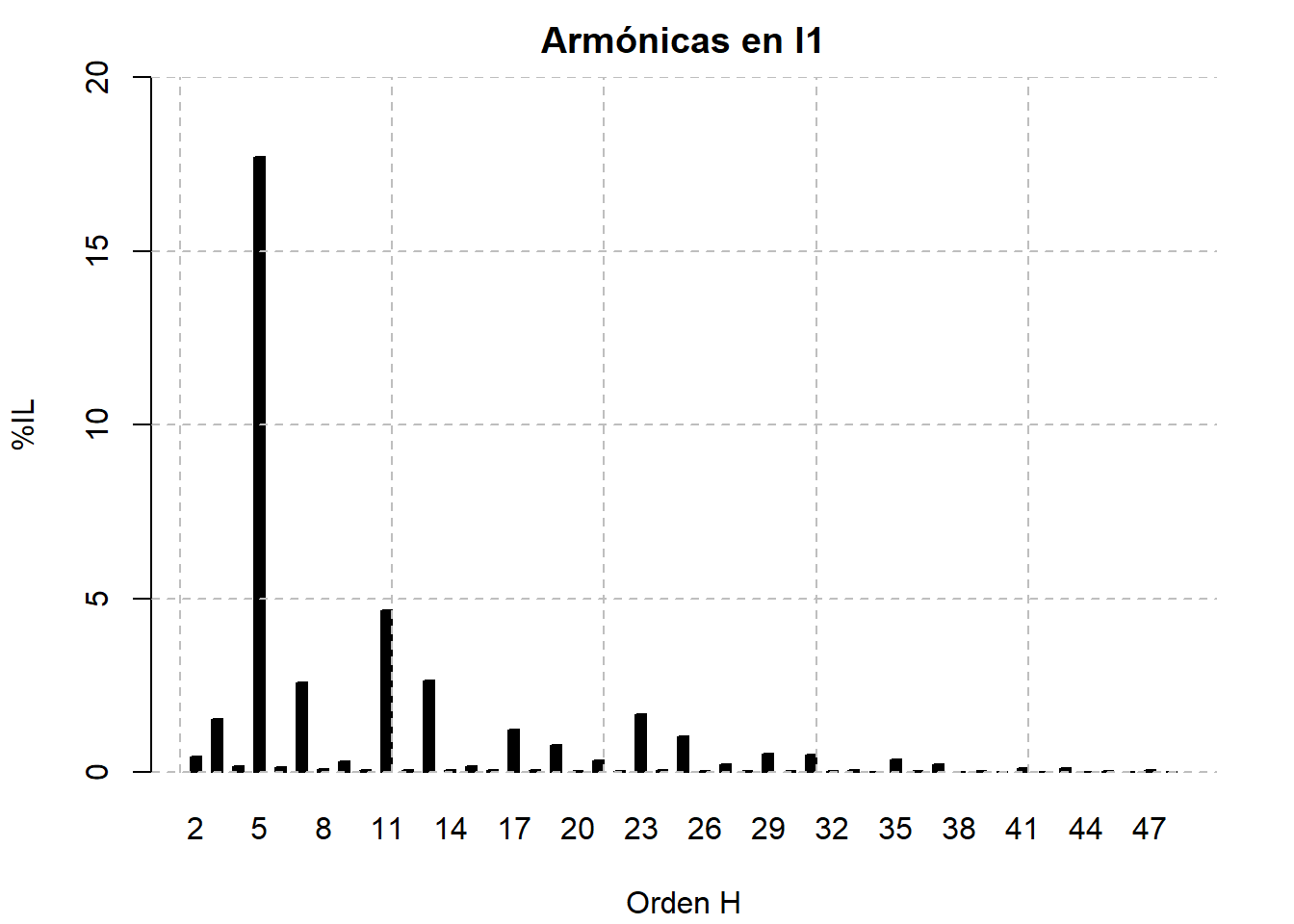

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.46
3 1.54
4 0.18
5 17.71
6 0.13
7 2.59
8 0.08
9 0.32
10 0.06
11 4.65
12 0.06
13 2.64
14 0.07
15 0.18
16 0.07
17 1.22
18 0.04
19 0.78
20 0.04
21 0.33
22 0.04
23 1.65
24 0.05
25 1.02
26 0.04
27 0.22
28 0.02
29 0.53
30 0.03
31 0.50
32 0.02
33 0.06
34 0.01
35 0.35
36 0.02
37 0.22
38 0.01
39 0.04
40 0.01
41 0.11
42 0.01
43 0.12
44 0.01
45 0.02
46 0.01
47 0.06
48 0.01

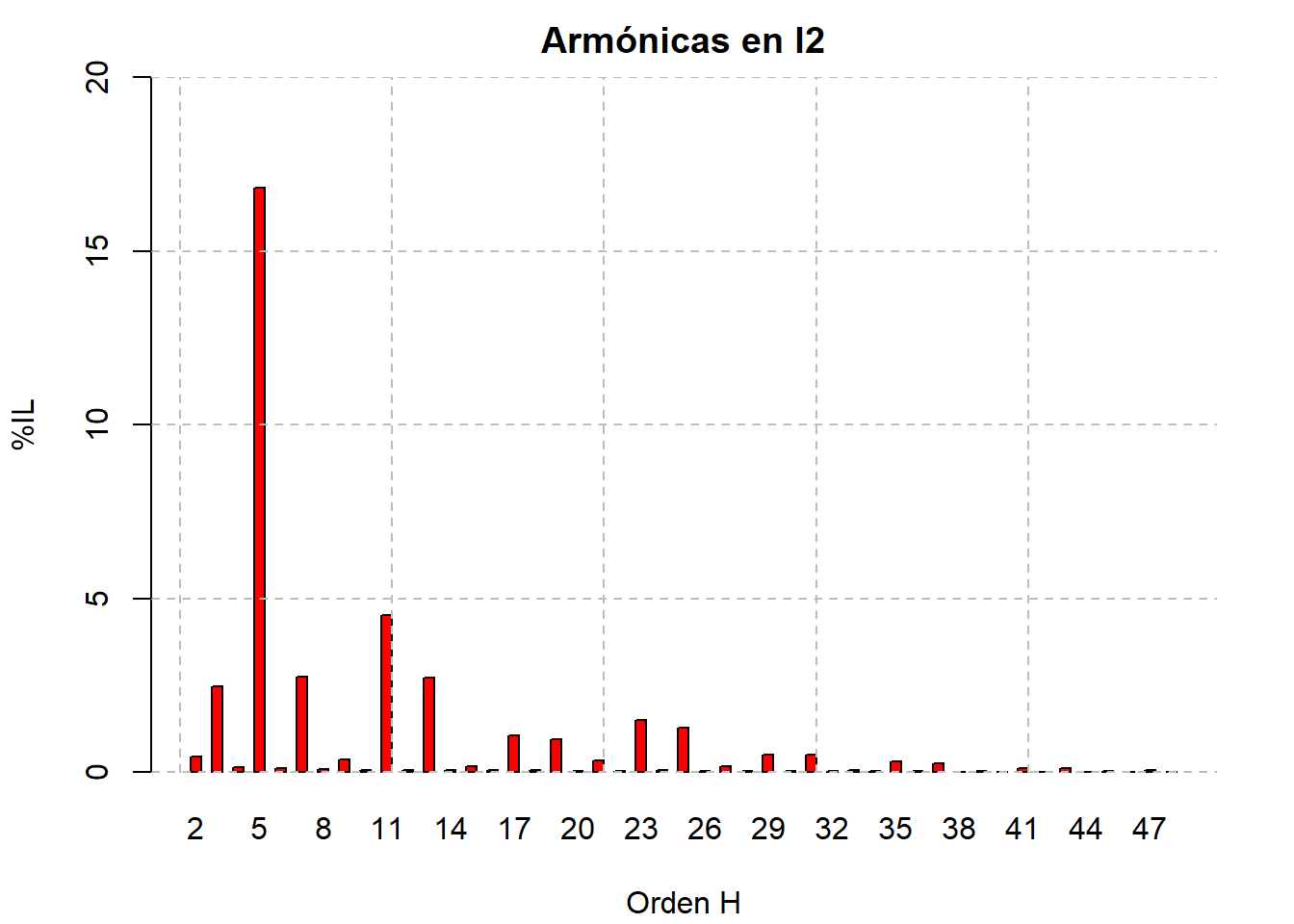

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.45
3 2.46
4 0.15
5 16.83
6 0.11
7 2.74
8 0.07
9 0.35
10 0.06
11 4.51
12 0.06
13 2.71
14 0.07
15 0.18
16 0.07
17 1.05
18 0.04
19 0.93
20 0.04
21 0.33
22 0.04
23 1.50
24 0.05
25 1.26
26 0.04
27 0.17
28 0.02
29 0.49
30 0.03
31 0.49
32 0.02
33 0.06
34 0.02
35 0.30
36 0.02
37 0.24
38 0.01
39 0.03
40 0.01
41 0.12
42 0.01
43 0.12
44 0.01
45 0.02
46 0.01
47 0.05
48 0.01

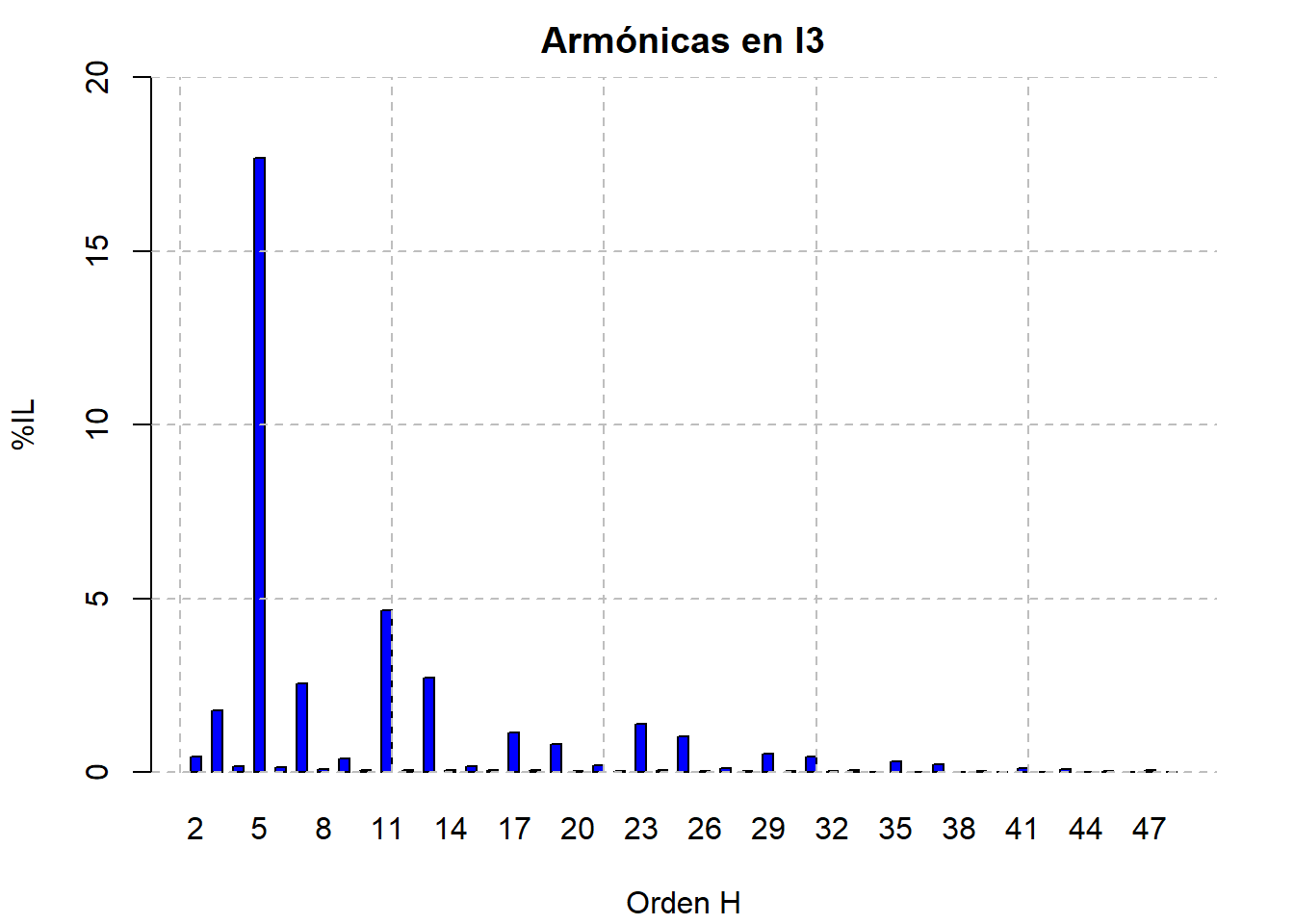

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.44
3 1.78
4 0.17
5 17.68
6 0.14
7 2.55
8 0.07
9 0.39
10 0.05
11 4.64
12 0.06
13 2.71
14 0.06
15 0.17
16 0.06
17 1.15
18 0.04
19 0.80
20 0.04
21 0.19
22 0.04
23 1.40
24 0.05
25 1.03
26 0.04
27 0.11
28 0.02
29 0.53
30 0.02
31 0.45
32 0.02
33 0.06
34 0.01
35 0.31
36 0.01
37 0.24
38 0.01
39 0.04
40 0.01
41 0.10
42 0.01
43 0.09
44 0.01
45 0.02
46 0.01
47 0.06
48 0.01

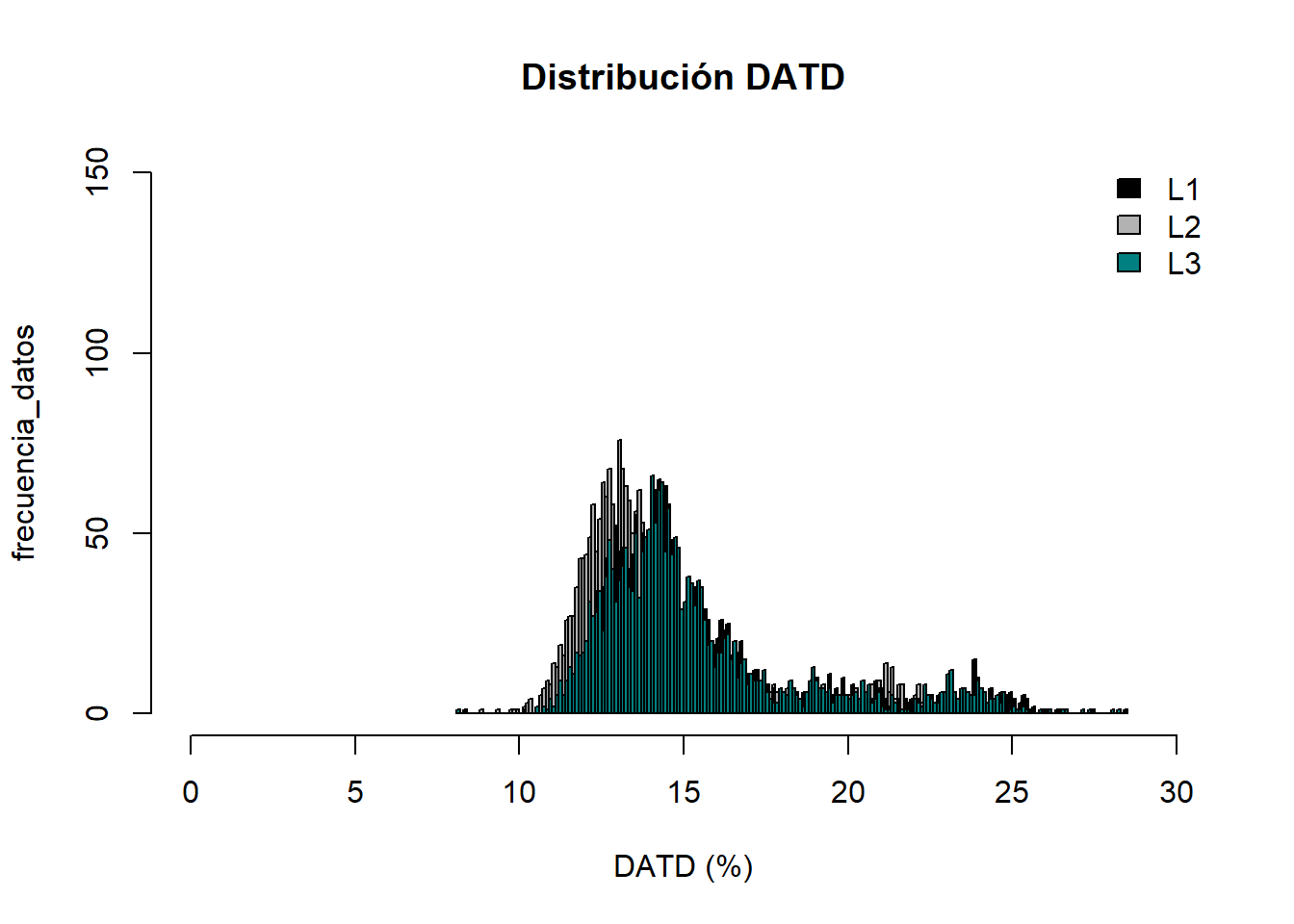

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
1.57 6.62 15.08 14.21 18.47 20.01 21.85
